自力式压力调节阀

自力式压力调节阀

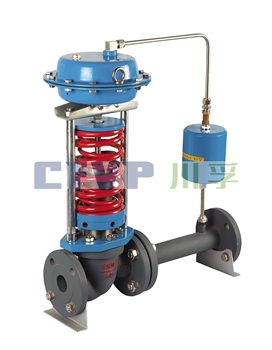

ZZYP自力式压力调节阀
  • 所属分类:自力式调节阀
  • 产品详情

概述

ZZYP型自力式压力调节阀,无需任何外加能源,利用被调节介质自身能量而实现自动调节的执行器产品。该产品最大特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏、密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、流体、蒸汽介质减压、稳压(用于阀后调节),或泄压、持压(用于阀前调节)的自动控制。附设冷凝器可在≤280℃温度下使用。(高压型亦可订制)

主要技术参数及性能指标

公称通径DNmm

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程(mm

8

10

14

20

25

40

50

60

70

公称压力PNMPa

1.6 4.0 6.4(高压型)、16.0(高压型)、32.0(高压型)

压力调节范围(KPa

15~50 40~80 60~100 80~40 120~180 160~220

200~260 240~300 280~350 330~400 380~450 430~500

480~560 540~620 600~700 680~800 780~900 880~1000

600~1500 1000~2500...

流量特性

快开

调节精度(%)

±5

使用介质

热水、蒸汽、天然气、压缩空气等各种气体及低粘度介质

使用温度℃

-20~80   -20~280

允许

泄漏量

硬密封

单座:≤10-4阀额定容量(Ⅳ级);双座、套筒:≤5X10-3阀额定容量(Ⅱ级)

软密封

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

11.60

减压比



10



1.25

外形尺寸与质量

公称通径DNmm

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰接管尺寸B

383

512

603

862

1023

1380

1800

2000

2200

法兰端面距Lmm

150

160

180

200

230

290

310

350

400

480

600

730

850







压力调节

范围KPa

14-400

H

475

520

540

710

780

840

880

915

940

1000

A

580

308

130-300

H

455

500

520

690

760

800

870

880

900

950

A

230

280-500

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480-1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600-1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000-2500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

质量Kg

26

37

42

72

90

114

130

144

180

200

250

导压管接管螺纹

M16X1.5

主要零件材料

零 件 名 称





WCBZG1Cr18Ni9TiZGCr18Ni12Mo2Ti



1Cr18Ni9Ti ZGCr18Ni12Mo2Ti



1Cr18Ni9Ti ZGCr18Ni12Mo2Ti



1Cr18Ni9Ti ZGCr18Ni12Mo2Ti

橡 胶 膜 片

丁晴、乙丙、氟、耐油橡胶



A3A4钢涂四氟乙烯



聚四氟乙烯、柔性石墨

订货需知

订货时请填写《规格书》或详细注明以下内容(高压型亦可订制)

1、产品型号 2、公称通径 3、公称压力 4、额定流量系数 5、阀前压力 6、阀后压力 7、阀体、阀芯材质 8、使用介质及温度 9、控制方式

型号编制说明

 ZZY        P       16         B              15~50          P

自力式压    P为单座    公称压力     B为阀后压力控制     压力调节范围     阀体材质

力调节阀    M为套筒               K为阀前压力控制    (见技术参数表)    P为不锈钢304

                                                          C为铸钢
