自力式温度调节阀

自力式温度调节阀

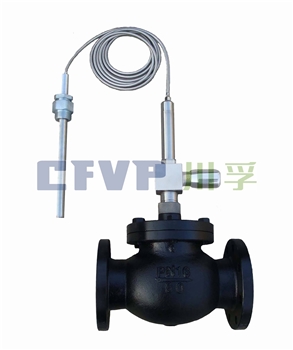

ZZWP自力式温度调节阀
  • 所属分类:自力式调节阀
  • 产品详情

概述

适用场合

ZZWP自力式温度调节阀无需外界能源便可自动进行温度控制,广泛应用于生活热水供应、供暖、空调等热交换场合及化工、纺织、印染、制药等生产过程,适用介质可为蒸汽、高温水、热油、冷却水、冷冻水等。

工作原理

我公司生产的自力式温度调节阀按用途分为以下几种:加热用温控阀;冷却用温控阀;合流温度调节阀;分流温度调节阀。不同用途的自力式温度调节阀的工作原理大体相同,都是利用感温流体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用两通阀为例,结合工作原理示意图说明其工作过程:将温度传感器插入需要控制温度的介质中,当介质温度升高时,感温液体膨胀,作用力克服了弹簧阻力,推动阀瓣向下运动,阀门趋于关闭,从而减少了热媒介质的流量;反之,当介质温度低于设定温度时,感温液体收缩,复位弹簧推动阀瓣开启,增加热媒介质流量,使被调节介质温度趋于升高。循环往复,从而使被控介质的温度值始终保持在设定温度值允许的范围内。

产品特点

无需电或压缩空气等外界能源,安全可靠;

感温液体膨胀均匀,比例式调节控制;

可控介质种类多,可应用于多种控制场合;

控制精度高,工作稳定,有效节约能源;

平衡式阀体设计,使阀能在更大压差下工作;

线性或等百分流量特性;

温度设定操作简单,方便用户调节;

温控范围

用于生活热水供应

30-80

用于采暖、中央空调供暖

40-90

用于除氧器等生产工艺过程

80-110

用于其它特殊用途

120-180

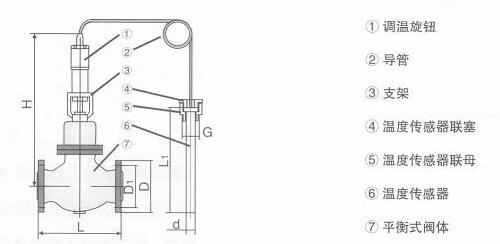

外形尺寸


DN(mm)

KV

D(mm)

D1(mm)

螺栓孔

L(mm)

D(mm)

L1(mm)

H(mm)

G(in)

导管长m

32

11

135

100

4-Φ18

180

25

430

380

1-1/4

3

40

15

145

110

4-Φ18

200

25

430

410

1-1/4

3

50

19

160

125

4-Φ18

230

25

430

450

1-1/4

3

65

31

180

145

4-Φ18

290

25

430

490

1-1/4

3

80

52

195

160

8-Φ18

310

25

430

530

1-1/4

3

100

78

215

180

8-Φ18

350

25

430

560

1-1/4

3

125

122

245

210

8-Φ18

395

25

550

600

1-1/4

4

150

190

280

240

8-Φ23

470

25

550

640

1-1/4

4

200

300

335

295

12-Φ23

600

25

550

690

1-1/4

4

250

450

400

355

12-Φ23

630

25

550

720

1-1/4

 4

注:1、D、D1及螺栓孔尺寸为PN16法兰接口尺寸。2、如用户需要PN25的产品或口径为DN15、DN20、DN300的产品,请向我公司查询。3、阀体材质:普通铸铁、球墨铸铁、铸钢。

型号说明

ZZW         P         16           B                1                 P

自力式温   单座为P    公称压力     B为升温时阀关    温度调节范围      阀材质

度调节阀   套筒为M                 用于加热调节     1为0-70度         P为304不锈钢

                                   K为升温时阀开    2为50-120度       C为铸钢

                                   用于冷却调节     3为100-170度      T为铸铁

                                                    4为150-220度

                                                    5为200-270度
