电动三通球阀

电动三通球阀

  • 所属分类:电动球阀
  • 产品详情

概述

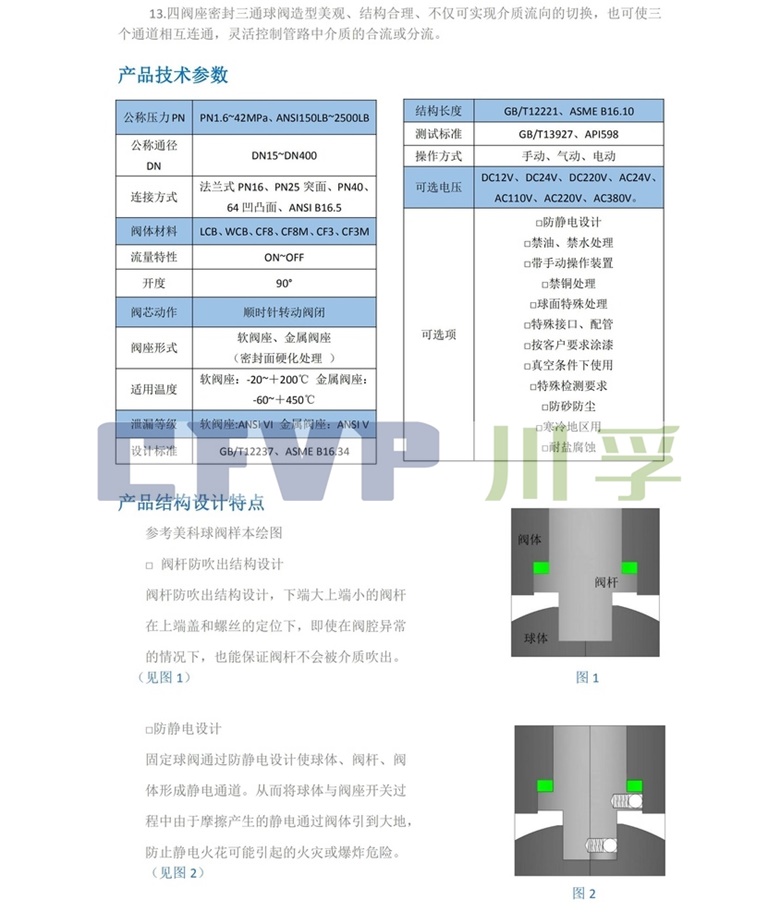

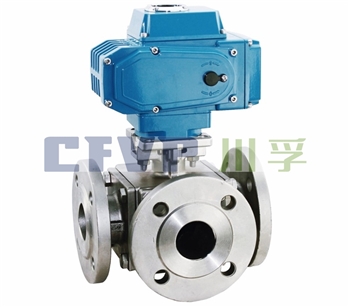

Q944/945F电动三通球阀是综合国内外先进技术而开发的新型三通球阀,用于分流或合流。标准球芯有L型双口孔道,改变球芯与管道的相对角度,可以对直支管道流体实现不同的组合控制;T型三口孔道型可作配比使用,适用于液体、气体、蒸汽等介质的配比调节与控制。

执行机构

类 型:可选用隔爆型、角行程执行机构。

执行器参数和性能:请参阅执行机构说明书或与川孚公司联系。

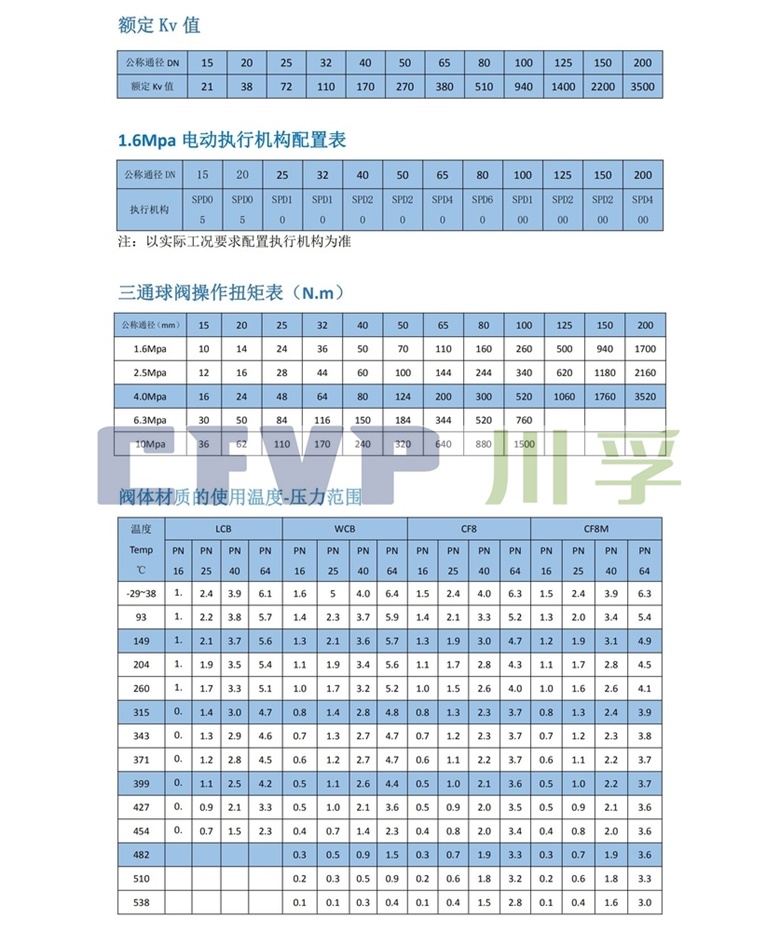

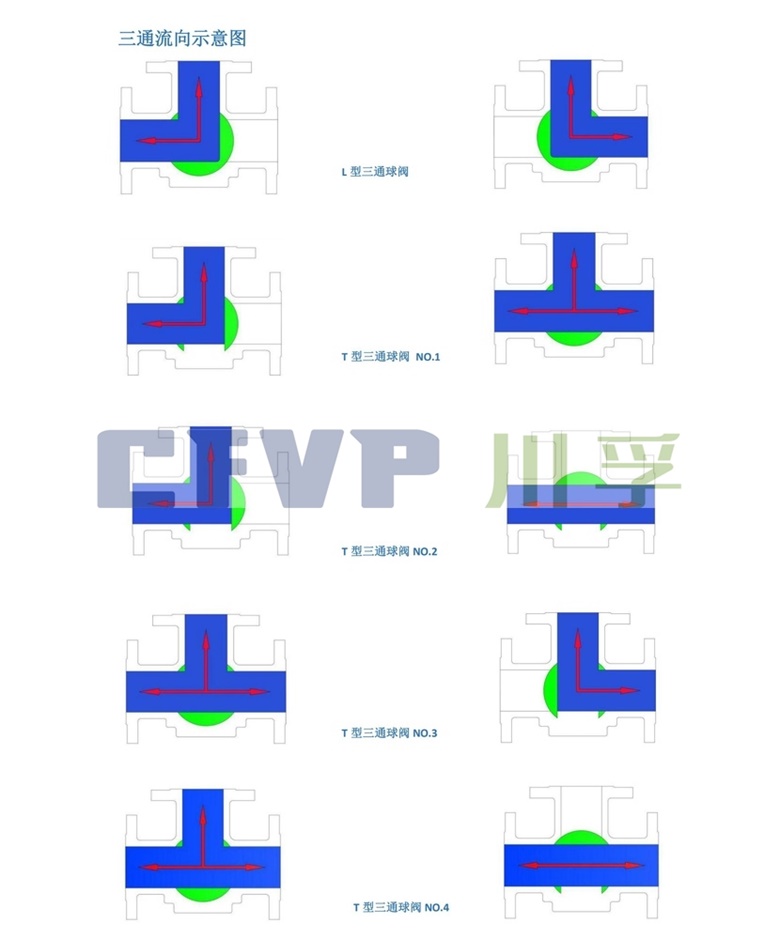

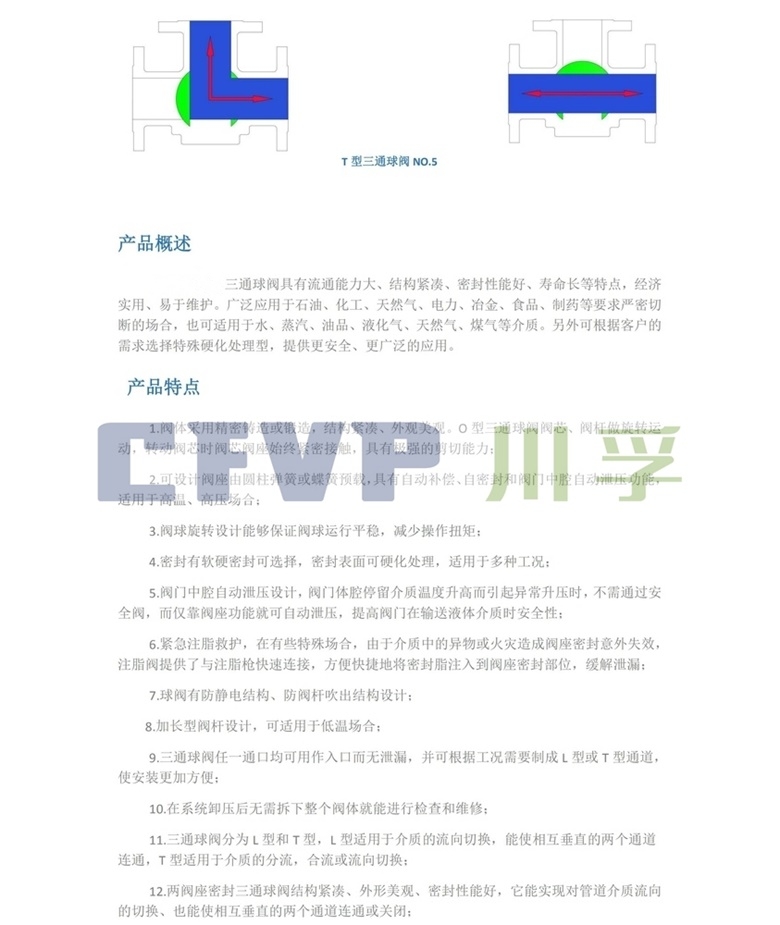

孔道形式:

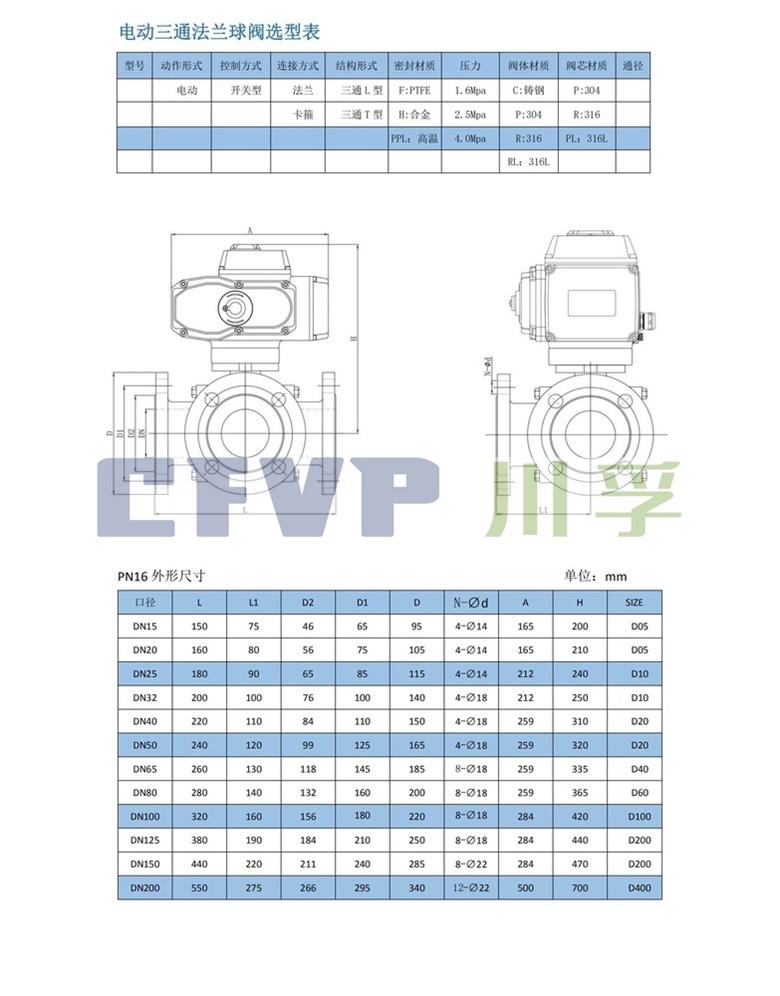

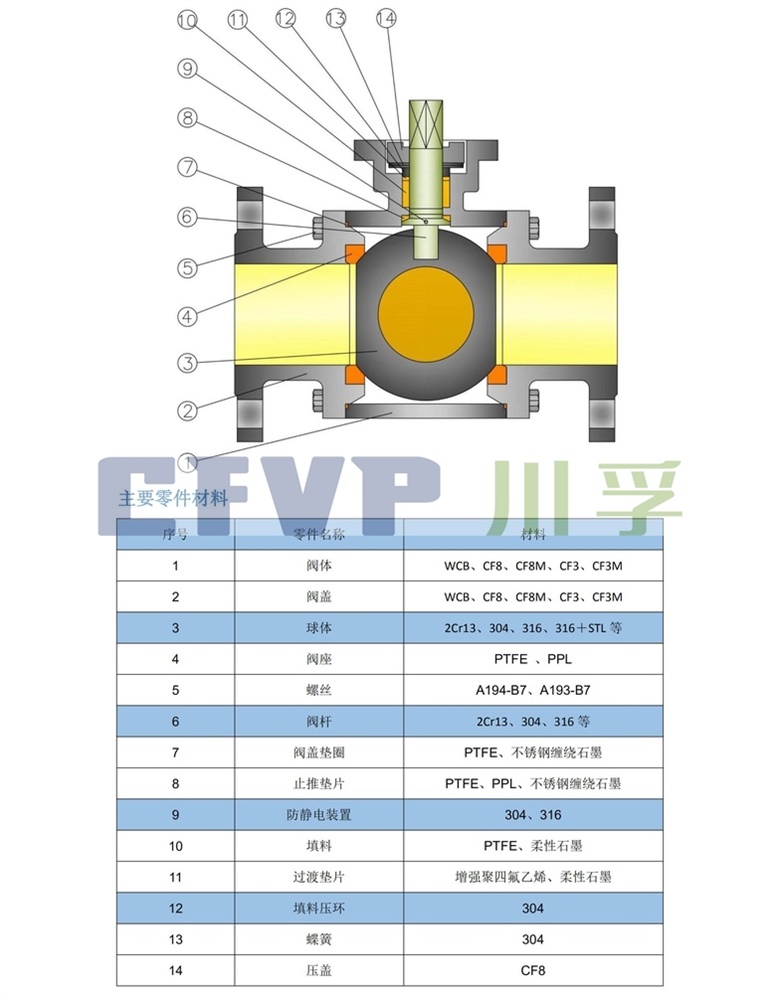

Q944(45)F-16P 外形尺寸



 单位:mm

公称通径

外形尺寸(参考值)

连接法兰尺寸(固定值)

mm

in

L

D0

L1

L2

H

D

D1

D2

C

f

n-Φd

15

1/2

150

75

140/178

62/75

185/191

95

65

46

14

2

4-Φ14

20

3/4

160

75

164/214

75/91

197/225

105

75

56

16

2

4-Φ14

25

1

180

90

164/214

75/91

199/227

115

85

65

16

2

4-Φ14

32

11/4

200

100

190/295

91/112

240/266

140

100

76

18

3

4-Φ18

40

11/2

220

110

210/295

101/112

255/271

150

110

84

18

3

4-Φ18

50

2

240

120

247/340

112/127

286/307

165

125

99

20

3

4-Φ18

65

21/2

260

130

276/398

127/139

330/335

185

145

118

20

3

4-Φ18

80

3

280

140

308/438

139/159

349/383

200

160

132

20

3

8-Φ18

100

4

320

160

348/562

159/206

421/487

220

180

156

22

3

8-Φ18

125

5

380

190

432/724

176/228

485/557

250

210

184

22

3

8-Φ18

150

6

440

220

524/928

228/275

582/629

285

240

211

24

3

8-Φ22

200

8

500

275

948/1033

275/324

702/750

340

295

266

24

3

12-Φ22

防爆执行机构

型号编制

CF     H       Q       9     44       (45)       F        16        C       DN

川孚  防爆型   球阀  电动    L型阀芯   T型阀芯     密封      压力     材质    阀口径

订货说明

1、型号Q944 L型改变介质流向型孔道、Q945T型分流、合流型孔道、公称通径、公称压力

2、阀作用形式(电开或电关)、填料材质(视介质温度而定)

3、介质种类和温度、是否含有颗料或悬浮物、阀前后压力差

4、控制信号和电源要求、其它特殊要求
