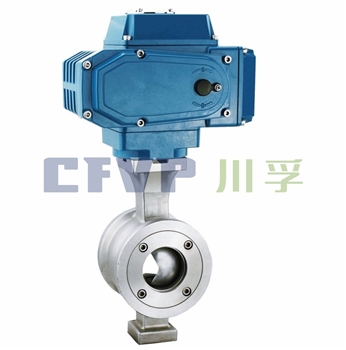

电动V型球阀

电动V型球阀

  • 所属分类:电动球阀
  • 产品详情

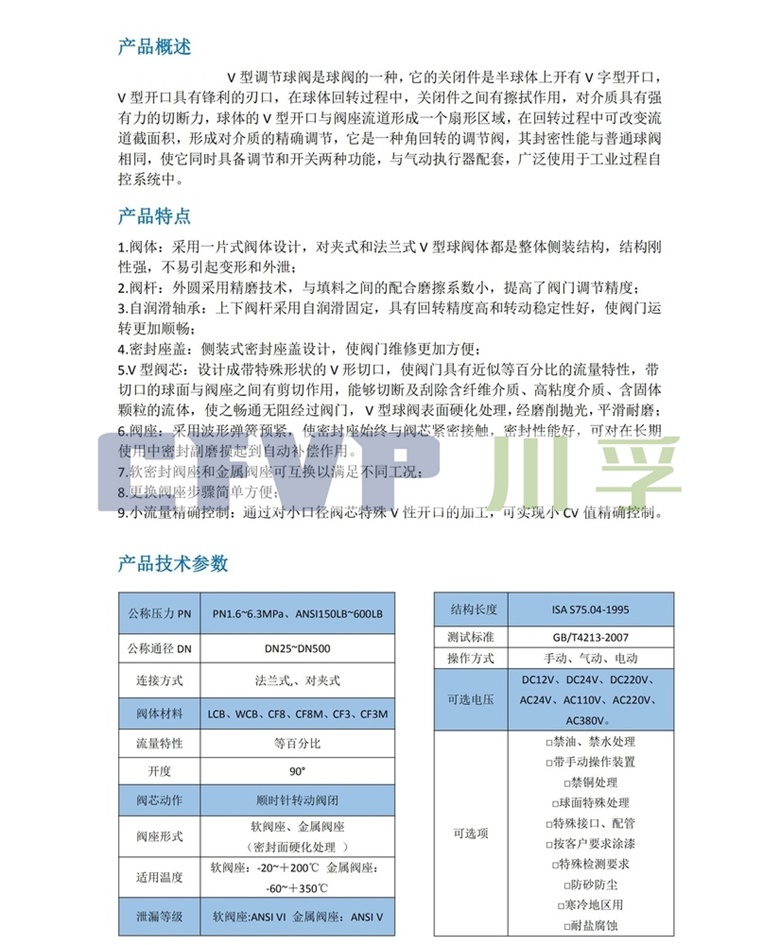

概述

VQ977(对夹式)、947(法兰式)系列电动V型调节球阀,配用FX系列执行机构,无需另配伺服放大器,输入(4-20mADC1-5VDC)信号及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维切断,防止卡死。具有流通能力大,调节精度高,可调比大,密封性好,重量轻等特点。适用于除小口径,角型、三通连接外的大部分场合,是替代进口产品的最佳产品,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。

产品特点

1.引进德国技术设计结构简单,重量轻、材料成本低,比同样流通能力的直行程调节阀更经济。

2.不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响。

3.防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构。

4.具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性。

5.当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结、含纤维质的流体、料浆类流体、高粘度流体,含聚合物、颗粒物、结晶体等流体控制场合。

主要技术参数及性能

公称通径DN(mm)

25250

公称压力PN(Mpa)

1.66.4

公称压力PS(Mpa)

强度试验

2.49.6

密封试验

1.767.0

材料\代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、不锈钢、硬质合金

填料

聚四氟乙烯、柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28400℃

-28500℃

连接形式

GB/T9113.1标准

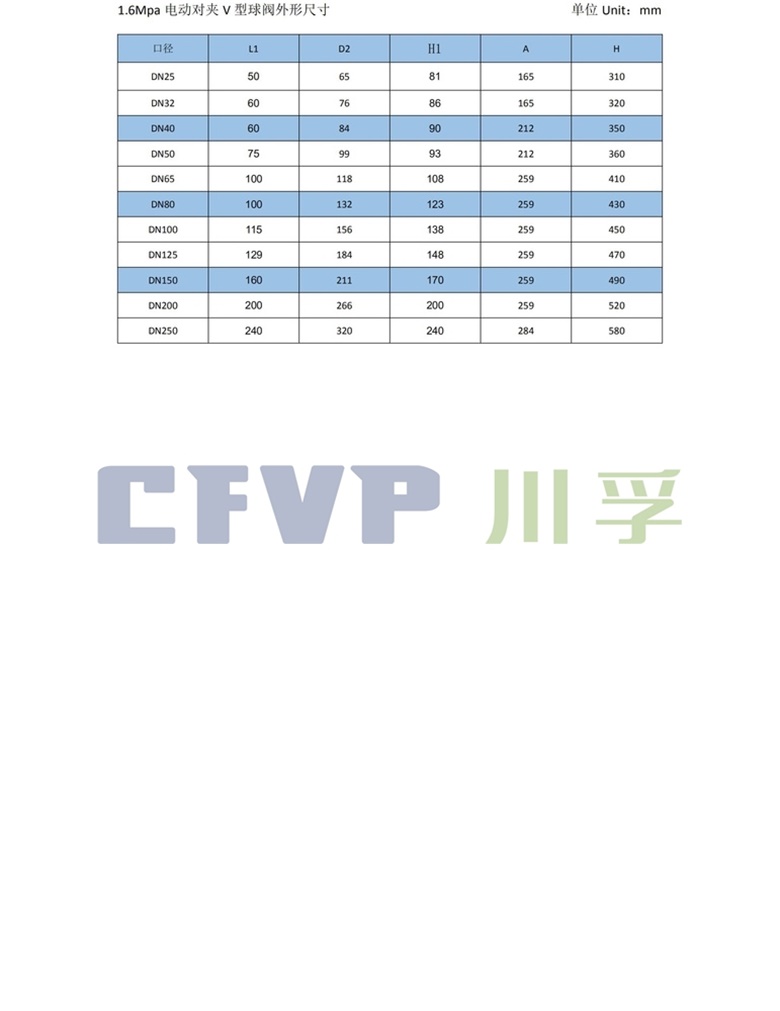

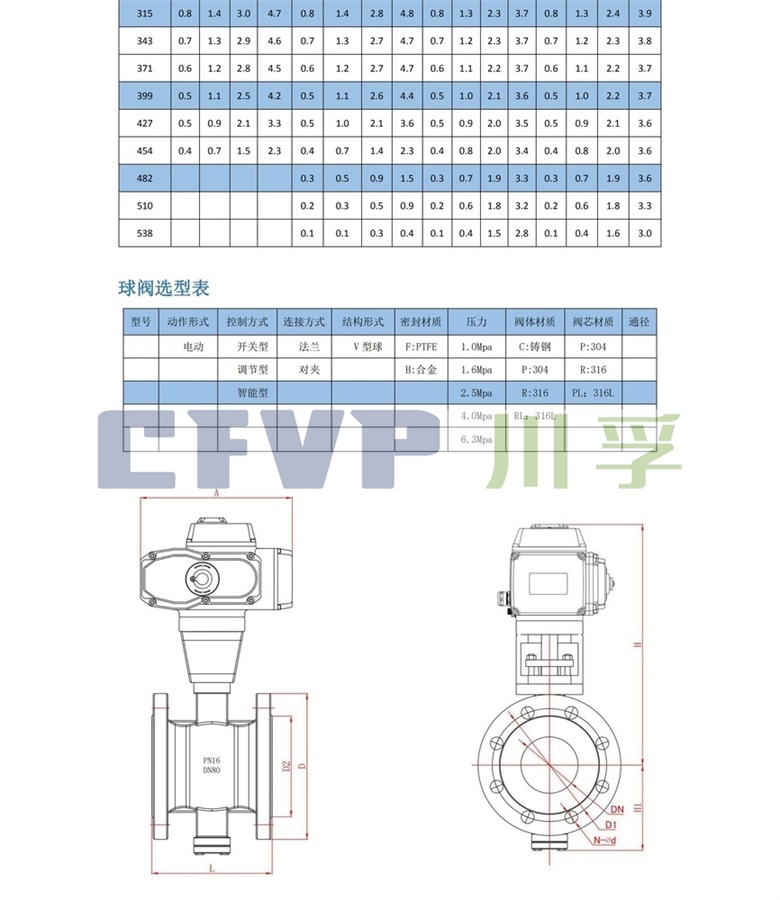

 外形参考尺寸

电动对夹式   电动法兰式

VQ977H 对夹式 PN1.6MPa                                                  (单位:mm

公称通径DN

尺寸(mm)

执行机构选配

(常温常压)

L

ΦD

H1

H2

H

L1

L2

25

62

68

74

66

390

161

40

CF-008

HQ-008

32

62

78

80

75

400

188

40

CF-010

HQ-010

40

62

85

85

75

405

188

40

CF-010

HQ-010

50

75

100

87

101

430

188

40

CF-010

HQ-010

65

90

120

105

107

460

188

40

CF-015

HQ-015

80

100

130

115

118

520

268

40

CF-020

HQ-020

100

115

158

125

130

530

268

40

CF-020

HQ-020

125

135

185

140

145

570

268

40

CF-020

HQ-020

150

160

216

153

184

600

268

40

CF-040

HQ-040

200

200

268

200

211

680

268

40

CF-040

HQ-040

250

240

324

225

225

730

268

40

CF-060

HQ-060

VQ947H法兰式   PN1.6MPa                                                 (单位:mm

公称通径DN

尺寸(mm)

执行机构选配

(常温常压)

L

ΦD

H1

H2

H

L1

L2

25

102

115



87

390

161

40

CF-008

HQ-008

32

105

140



87

432

188

40

CF-010

HQ-010

40

114

145/150



87

440

188

40

CF-010

HQ-010

50

124

160/165



97

450

188

40

CF-010

HQ-010

65

145

180/185



112

495

188

40

CF-015

HQ-015

80

165

195/200



112

500

268

40

CF-020

HQ-020

100

194

215/220



122

580

268

40

CF-020

HQ-020

125

213

245/250



142

632

268

40

CF-020

HQ-020

150

229

280/285



165

704

268

40

CF-040

HQ-040

200

243

335/340



195

814

268

40

CF-040

HQ-040

250

297

405



237

920

268

40

CF-060

HQ-060

:以上选配参数仅供参考,具体以实际情况为准,ΦD尺寸中数值较大的法兰标准为:GB9113.1

   L2为智能型模块尺寸,开关型无此尺寸。

型号编制

CF     H       T          VQ         9         47            H             16           P             DN

川孚  防爆型  调节型      V型球阀    电动      47为法兰式    H为硬密封     公称压力     P为不锈钢     阀口径

公司                开关型省略                 77为对夹式    F为软密封                  C为铸钢
