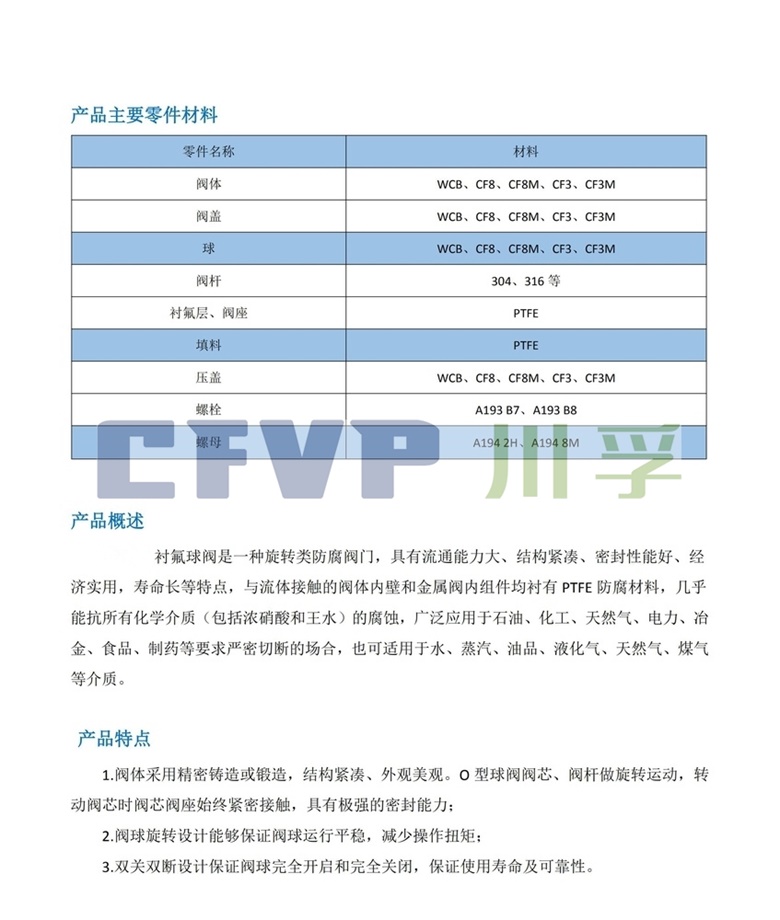

概述
Q941F46电动O型衬氟球阀，由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚四氟乙烯或聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
系列衬氟球阀可与我公司电动执行器组合成开关型、调节型衬氟球阀。
系列衬氟球阀可与我公司防爆电动执行器组合成电动防爆衬氟球阀，用于氯气等危险场合。
技术参数和性能
阀体
|
型 式 |
直通铸造球型阀 |
|
公称通径 |
15、20、25、32、40、50、65、80、125、150、200、250、300mm |
|
公称压力 |
PN1.0、1.6MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
ZG230-450衬F46 |
|
上 阀 盖 |
与阀体一起铸造 |
|
工作温度 |
-40~+180℃ |
|
压盖型式 |
螺栓压紧式 |
|
填 料 |
聚四氟乙苯烯填料 |
阀内组件
|
阀芯型式 |
球型阀芯 |
|
阀芯材料 |
2Cr13衬F46 |
|
流量特性 |
近似等百分比 |
|
额定行程 |
全开90° |
执行机构
|
型 式 |
精小型，隔爆型，3810R、PSQ、等电子式角行程电动执行机构 |
|
输入信号 |
4-20mA或1-5V.DC |
|
电源电压 |
220V/50Hz DC24V |
|
环境温度 |
-25~+70℃ |
|
动作时间 |
AC电压30～100秒，DC电压部份机型动作时间减半、快速开关型 |
阀作用型式电关式(B) 、电开式(K) 性能
|
回 差 |
带定位器：小于全行程的1% |
|
基本误差 |
带定位器：小于全行程的±1% |
|
泄 漏 量 |
符合ANSI B16.104 VI级标准 |
适应输导介质
|
介质状态 |
介质温度 |
介质压力 |
介质性质 |
介质浓度 |
介质名称 |
|
液 体 |
-80℃~+160℃ |
0~20bar |
腐蚀性强 |
不限 |
酸、碱、盐、氯气、水蒸气、源水、矿浆、纸浆、王水、氧化剂、还原剂 |
|
气 体 |
-80℃~+160℃ |
0~20 bar |
腐蚀性强 |
不限 |
|
|
液固混合体 |
-80℃~+160℃ |
0~20 bar |
腐蚀性强 |
＜60% |
◆不能输导的介质有：氧气、氢气、天然气、煤气等可燃、助燃气体。
主要连接尺寸及外形尺寸
|
公称通径 |
标准值 |
参考值 |
||||||||
|
DN（mm） |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
L1 |
H |
|
15 |
1/2 |
132 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
161 |
290 |
|
20 |
3/4 |
142 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
161 |
290 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
161 |
305 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
161 |
305 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
161 |
310 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
188 |
330 |
|
65 |
21/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
188 |
350 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
268 |
410 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
4-Φ18 |
268 |
440 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
4-Φ18 |
268 |
470 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
268 |
480 |
|
200 |
8 |
400 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
268 |
560 |
|
250 |
10 |
450 |
390 |
350 |
320 |
4 |
28 |
12-Φ23 |
268 |
|
CFQ641F46 PN1.6MPa 外形参考尺寸 单位：mm
|
公称通径 |
标准值 |
参考值 |
||||||||
|
DN（mm） |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
L1 |
H |
|
15 |
1/2 |
132 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
161 |
290 |
|
20 |
3/4 |
142 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
161 |
290 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
161 |
305 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
161 |
305 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
161 |
310 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
188 |
330 |
|
65 |
21/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
188 |
350 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
268 |
410 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
24 |
4-Φ18 |
268 |
440 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
26 |
4-Φ18 |
268 |
470 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
268 |
480 |
|
200 |
8 |
400 |
335 |
295 |
265 |
3 |
30 |
8-Φ23 |
268 |
560 |
注：调节型执行器有外加控制模块，L1尺寸随之变化。
型号编制
CF T H Q 9 41 F46 16 C DN
川孚 调节型 执行器 球阀 电动 连接方式 阀腔内衬 公称压力 阀体材质 阀口径
公司 开关型略 H为防爆型 41为法兰 F46为内衬聚四氟 C为铸钢
不防爆省略 乙烯和六氟丙烯
