电动法兰球阀

电动法兰球阀

  • 所属分类:电动球阀
  • 产品详情

概述

CFQ941F系列电动球阀,以优质O型球阀,配用精小型系列电动执行器,可以广泛应用于石油、化工、水处理、造纸、电站、供热,轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,最大输出扭距达3000Nm

Q系列电动球阀有开关型、调节型可供选用。

Q系列电动球阀有法兰式、螺纹式、带平台、带支架等安装方式可供选择。

Q系列电动球阀可提供防水型。

执行器性能参数

执行器

型号

最大扭矩

动作时间90°

输出轴

电机

单相额定电流(A50HZ

手轮转数

重量

N·M

S

mm

W

220V

N

Kg

CF -05

50

30

φ20

10

0.3

10

3.6

CF -08

80

30

φ22

10

0.3

11

3.6

CF -10

100

30

φ22

15

0.35

11

4.6

CF -15

150

30

φ35

15

0.37

13.5

4.6

CF -20

200

30

φ35

45

0.45

13.5

13

CF -30

300

30

φ35

45

0.6

13.5

13.4

CF -40

400

30

φ45

60

0.7

16.5

13.8

CF -60

600

30

φ45

90

0.7

16.5

14

CF -80

800

45

φ65

180

0.85

49.5

14.3

CF-100

1000

135

φ65

180

0.85

49.5

60

CF-160

1600

135

φ53

180

0.85

40.5

60

CF-200

2000

135

φ53

180

0.85

40.5

60

CF-300

3000

135

φ53

180

0.85

40.5

60

标准技术参数



铝合金外壳,防水级别IP67

电机电源

110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%

控制电源

110/220V AC 1PH50/60 Hz, ±10%



鼠笼式异步电动机

限位开关

2 X On/OffSPDT,250V AC10A

辅助限位开关

2 X On/Off SPDT,250V AC10A



0°~90°

0°~270°

失效保护/操作温度

内置热保护,开On 120℃ ±5 /Off 97 ±15

指示器

连续的位置指示

手动操作

机械手柄

自锁装置

蜗轮,蜗杆机构提供自锁

机械限位

2个外部调整螺栓

干 燥 器

7-10W (110/220V AC)防冷凝

接线孔

2M18

环境温度

-20+70



铝基润滑脂(EP型)



,铝合金,铝青铜,聚碳酸脂

环境湿度

最大Max 90 RH

非凝结

抗震性能

X Y Z10g,0.234 Hz,30minutes

外涂层

干粉,环氧聚酯

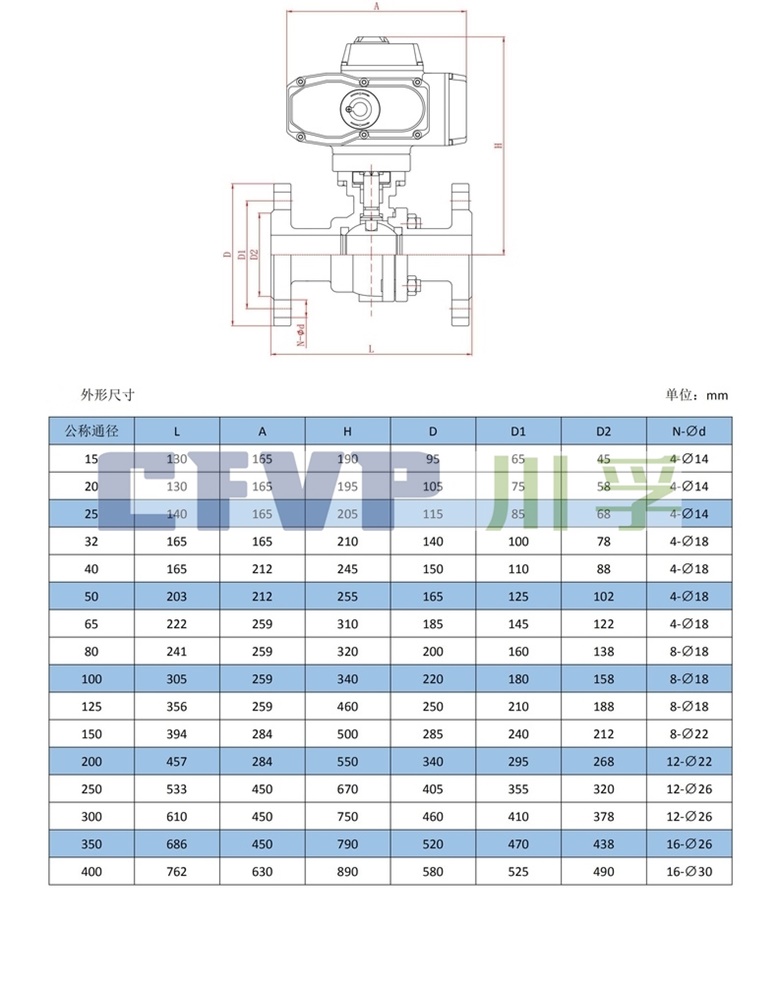

外形尺寸




ISO5211平台连接                                                                   带支架连接
CFQ941F电动球阀 参考尺寸     PN1.6MPa              单位:mm


通径DN

L

L2

L3

B

B1

H

H1

D1

Z-d

执行器型号

15

130

130

161

40

71.5





170

211

65

4-14

CF05

20

140

140

161

40

71.5





174

211

75

4-14

CF05

25

150

150

161

40

71.5





185

214

85

4-14

 CF08

32

165

165

161

40

71.5





193

221

100

4-18

CF08

40

180

180

161

40

71.5





198

227

110

4-18

CF08

50

200

200

188

40

82





212

247

125

4-18

CF10

65

220

220

188

40

82





333

268

145

4-18

CF15

80

250

250

268

40

117





285

331

160

8-18

CF20

100

305

280

268

40

117





307

361

180

8-18

CF30

125

356

320

268

40

117







390

210

8-18

CF40

150

394

360

268

40

117







408

240

8-23

CF60

200

457

400

268

40

117







478

295

12-23

CF100

CFQ941F电动球阀 参考尺寸     PN4.0MPa                     单位:mm

通径DN

L

L2

L3

B

B1

H

H1

D1

Z-d

执行器型号

15

130

130

161

40

71.5





170

211

65

4-14

CF05

20

130

140

161

40

71.5





174

211

75

4-14

CF05

25

140

150

161

40

71.5





185

214

85

4-14

CF08

32

165

180

161

40

71.5





193

221

100

4-18

CF08

40

165

200

161

40

71.5





198

227

110

4-18

CF08

50

203

220

188

40

82





212

247

125

4-18

CF10

65

241

250

188

40

82





333

268

145

4-18

CF15

80

283

280

268

40

117





285

331

160

8-18

CF20

100

305

320

268

40

117





307

361

190

8-18

CF30

125

381

360

268

40

117







390

220

8-18

CF40

150

403

400

268

40

117







408

250

8-23

CF60

200

502

550

268

40

117







478

320

12-23

CF100

:表中L尺寸左为带ISO5211平台球阀尺寸,右为无平台球阀尺寸,表中H尺寸仅供参考。

L2为调节型智能模块盒高度,开关型无此尺寸。

型号编制

CF           T               Q           9         41               F              16              P               DN

川孚        调节型       球阀       电动     41为法兰       四氟密封    公称压力   阀体材质      阀口径

公司        号开关型略                         71为对夹                                      P为不锈钢

                                                                                                        C为铸钢

◆如需其它参数,请与川孚公司联系。
