概述

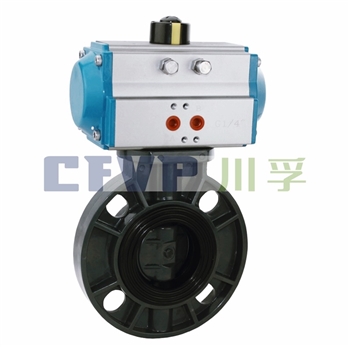

PVC/PP气动蝶阀重量轻、耐腐蚀性强，采用活塞式气动执行器与塑料蝶阀组成。气动塑料蝶阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
气动塑料蝶阀 产品特点
1、外型结构紧凑美观
2、本体重量轻容易安装
3、 耐腐蚀性强，应用范围广
4、材质卫生无毒
5、耐磨损、容易拆卸，维护简单易行
气动塑料蝶阀 主要技术参数
阀体
|
阀体形式 |
直通式阀体 |
|
公称通径 |
DN50～300mm |
|
公称压力 |
PN1.0、1.6MPa |
|
连接形式 |
法兰式 / 对夹式 |
|
密封材质 |
FPM、EPDM、NBR |
|
适用温度 |
0～+60℃ |
|
阀体材质 |
UPVC、CPVC、PP |
|
阀芯材质 |
UPVC、CPVC、PP、PTFE |
|
适用介质 |
PVC兼容的食品工业化学溶剂 |
阀内件
|
阀板形式 |
蝶形(垂直板式) |
|
流量特性 |
线性 |
执行机构
|
执行器型号 |
GT系列、ST系列、AT系列、AW)系列单双作用气动执行器 |
|
供气压力 |
400～700KPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
气动塑料蝶阀 主要性能规范
|
公称通径DN |
50～300(mm) |
|||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
气动塑料蝶阀 主要外形及连接尺寸
|
通径(mm) |
英寸″ |
尺寸(mm) |
||||||||
|
长度 |
D |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-d-ANSI |
N-d-JSI |
N-d-DIN |
||
|
50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
103 |
4-19 |
4-19 |
4-18 |
|
65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
113 |
4-19 |
4-19 |
4-18 |
|
80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
115 |
4-19 |
4-19 |
4-18 |
|
100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
135 |
8-19 |
8-19 |
8-18 |
|
125 |
5 |
66 |
130 |
216 |
210 |
210 |
165 |
8-22 |
8-23 |
8-18 |
|
150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
177 |
8-22 |
8-23 |
8-23 |
|
200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
210 |
8-22 |
8-23 |
8-23 |
|
250 |
10 |
110 |
255 |
362 |
355 |
350 |
240 |
12-25 |
12-25 |
12-23 |
|
300 |
12 |
129 |
311 |
432 |
400 |
400 |
297 |
12-25 |
12-25 |
12-23 |
注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据
型号编制
CF T Q DN F 10 S A/D D
川孚 调节型 气动 口径 连接方式 公称压力 阀体材质 作用方式（电压、作用方式） 碟阀
