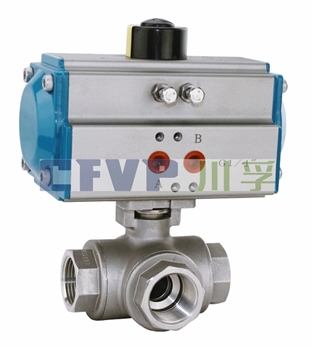

气动螺纹三通球阀

气动螺纹三通球阀

  • 所属分类:气动球阀
  • 产品详情

概述

Q614(15)系列精小型气动O型三通内螺纹球阀是一种转角为90度的旋转类控制阀。它由气动活塞式执行机构和三通螺纹球阀组成,阀芯采用圆柱型三通孔球体.以阀芯开孔形式分为L型(Q614)和T型(Q615)两种。

该产品以压缩空气为动力源,接受集散控制系统(DOC),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。

该产品通过改变阀芯与管道相对位置,可以对三条管路流体实现不同组合控制,T型三通可使三路正交管道互相连通,起分(合流)作用,也可使其中两条管道连通而切断另一路管道。L型三通只能连通互相正交的两条管道或切换方向,起分配作用。

气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时,阀门保持于失电或失气时位置,以确保生产。单作用在失电或失气时,阀门处于原始极限位置(全开或全关),以确保生产过程处于安全位置。

主要技术规范和参数

主要技术规范

设计依据

GB标准

ANSI标准

设计标准

GB12237

ANSI 16.34

试验和检验

JB/T9002

API 598



主要技术参数

公称压力MPa

1.6 4.0 6.4

额定行程

90°

阀体材质

ZG230450ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti

阀座材质

软密封:PTFEPPL

阀芯材质

ZG230~450ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti

阀芯形式

L型、T

介质温度℃

-40+300

气源压力MPa

0.40.6

电磁阀

电源

AC220VDC24V

防爆等级

普通型、浇封隔爆型m T5、本安型

连接形式

G螺纹、NPT螺纹

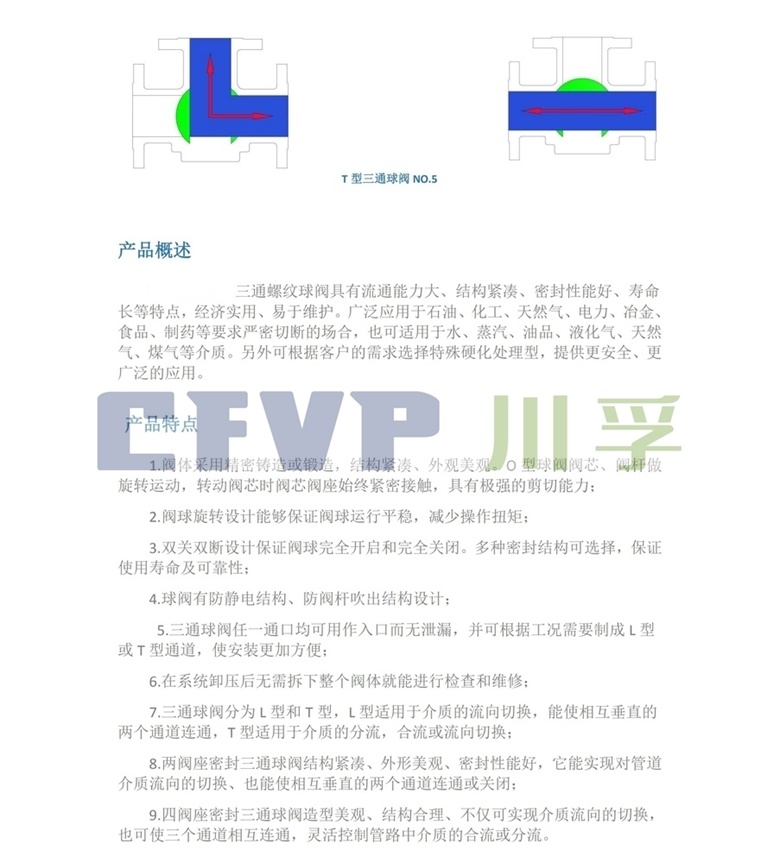

 管道流向图

L型


T型


可配附件

开关型:电磁阀、手轮机构、限位开关回讯器、空气过滤减压器等。

调节型:电气阀门定位器,空气过滤减压器等。

执行器转扭及动作时间

执行器型号RD/RC

0030

0060

0100

0150

0220

0300

0450

0600

0900

1200

2000

3000

执行器缸径

63

75

88

100

115

125

145

160

180

200

240

265

4bar气源

23.5

46.5

73.2

106

172

221

348

453

612

850

1496

2156

5bar气源

29.3

58.2

91.5

133

215

277

434

567

765

1063

1870

2695

开向

双作用

0.3

0.3

0.4

0.5

0.7

0.9

1.2

1.5

2.0

2.7

3.5

4.0

单作用

0.3

0.4

0.5

0.7

0.9

1.2

1.5

1.8

2.4

3.5

4.1

4.5

关向

双作用

0.3

0.4

0.5

0.6

0.8

1.1

1.4

1.7

2.2

3.2

4.0

4.5

单作用

0.4

0.5

0.6

0.9

1.1

1.4

1.8

2.1

2.8

4.0

4.6

5.0

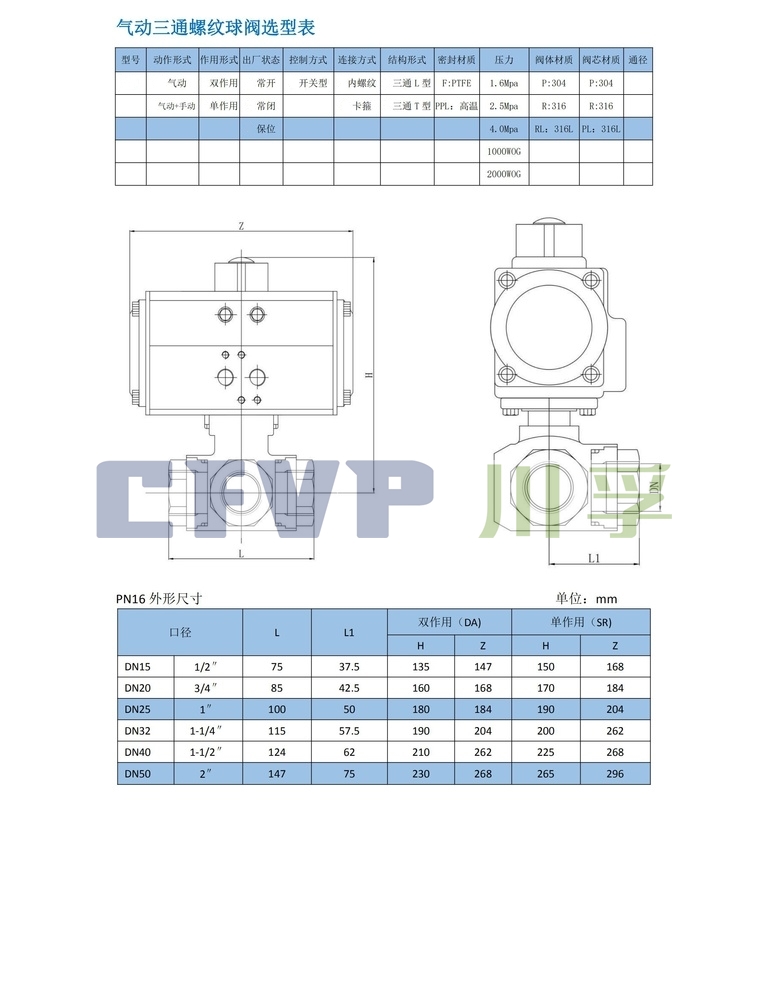

 参考外形尺寸


Q614(615)-(F.N.P-PN1664                                              单位;mm

公称通径

外形及连接尺寸

in

d

G

L

L1

L2

L0

S

H

15

1/2

10

1/2

68

1405

70.5

34

26

130

20

3/4

15

3/4

78

1405

70.5

39

32

135

25

1

20

1

86

1405

70.5

43

38

140

32

11/4

25

11/4

111

158.5

83

55.5

49

158

40

11/2

32

11/2

126

210.5

94.5

63

56

165

50

2

38

2

143

247.5

106.3

71.5

70

202

注:根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。



型号编制

CF    T        Q          6         1            4           F           16        P          D          DN

川孚  调节型   球阀       6为气动   连接方式     4为L型阀芯  密封材料    公称压力  阀体材质   作用方式   阀口径

公司                            9为电动   1内螺纹       5为T型阀芯     F为四氟     P为不锈钢  D为单作用

                                                                                   C为铸钢    双作用省略
