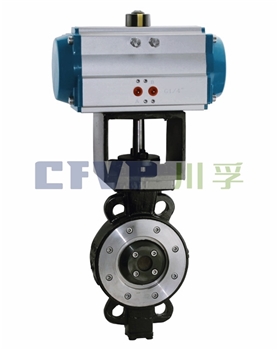

气动对夹球阀

气动对夹球阀

  • 所属分类:气动球阀
  • 产品详情

概述

Q671F气动对夹球阀是气动球阀中的一种,是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

工作原理:Q671F气动对夹球阀由意式对夹球阀和GT气动执行器组成,气动执行器分为双作用型气动执行器和单作用型气动执行器,通过电磁阀控制,实现球阀开关动作。气动球阀可实现智能化控制,快速开启或关闭管路,能有效的对管网进行控制和管理。

产品特点:

1、该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。

2、采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。

3、球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

主要技术参数:

阀体

阀体形式

直通铸造超短阀

公称通径

DN15150mm

公称压力

国标PN1.62.54.06.4 MPa;美标ANSI 150300LB ;日标JIS 102030K

法兰标准

JISANSIGBJBHG

连接形式

法兰式、对夹式

压盖型式

螺母压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

 阀内件

阀芯形式

O型球体阀芯

流量特性

近似快开型

 执行机构

执行器型号

GTSRSTATAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-20+90

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

 注:如需详细执行器参数,请进入气动执行器页面进行查阅。主要性能指标

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

允许压差(MPa)

公称压力

动作范围

090°

泄露量Q

GB/T4213-92,小于额定KV0.01% (软密封为零泄露)

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的2%

 主要性能规范

试验压力(MPa)

公称压力(MPa)

压力级(class)

JIS(K)

1.6

2.5

4.0

6.4

150

300

10K

20K

强度试验

2.4

3.75

6.0

9.6

3.0

7.5

2.4

3.8

密封试验

1.76

2.75

4.4

7.04

2.2

5.5

1.5

2.8

气密试验

0.50.7MPa

 主要零件材料

1

阀体

WCBCF8CF8MCF3M

2

压圈

2Cr13304316

3

阀座

PEFEPPL304

4

球体

2Cr13304316

5

阀杆

2Cr13304316

6

密封填料

PTFE/柔性石墨

7

螺母压盖

2Cr13304316



公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

L

108

112

114

127

140

140

152

165

178

190

216

H

112

115

120

140

170

180

210

240

290

320

350

D

165

185

200

220

250

285

340

405

460

520

580

D1

125

145

160

180

210

240

295

355

410

470

525

D2

46

56

65

76

84

99

118

132

156

184

211

A

根据阀门压力大小而定。配置执行器不同,外形尺寸也不相同。可进入气动执行器页面查阅。

型号编制

CF    T         Q       6           11            F             16         P           D          DN

川孚  调节行   球阀     6为气动     连接方式      密封材料      公称压力   阀体材质    作用方式   阀口径

公司                                9为电动    11为内螺纹   F为四氟        P为不锈刚   D为单作用

                                                                           C为铸钢         双作用省略
