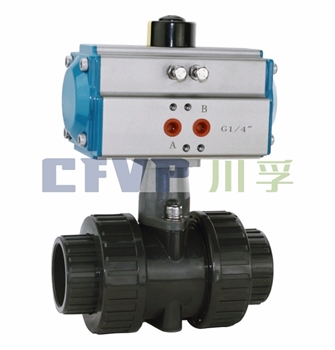

PVC/PP气动球阀

PVC/PP气动球阀

  • 所属分类:气动球阀
  • 产品详情

概述

本公司生产的PVC/PP气动球阀是由气动活塞式执行器及塑料球阀组成。适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强,故UPVC气动球阀被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。

其主要特点如下:

1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、材质卫生无毒。
4、耐腐蚀性强,应用范围广。
5、耐磨损、容易拆卸,维护简单易行。

主要技术参数

阀体

阀体形式

直通式

公称通径

DN15150mm

公称压力

PN1.01.6 MPa

连接形式

法兰、螺纹、由令

适用介质

UPVCPPR兼容的食品工业化学溶剂

执行机构

执行器型号

GTSRSTAT系列单()作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-20+90

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注:如需详细执行器参数,请进入气动执行器页面进行查阅。

PVC/PP气动球阀 主要零件材料

阀体

UPVCCPVCPPR

阀座

PTFE

阀芯

UPVCCPVCPPR

阀杆

UPVCCPVCPPR

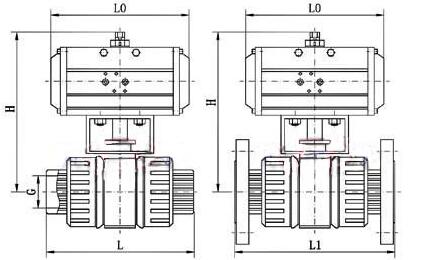

主要外形及连接尺寸

公称通径

15

20

25

32

40

50

65

80

100

G

1/2

3/4

1"

1-1/4

1-1/2

2"

2-1/2

3"

4"

L

112

132

144

165

171

200

273

303

326

L1

164

182

210

233

247

291

371

414

492

H

根据实际配置气动执行器而定

L0

根据实际配置气动执行器而定

型号编制

CF    T         Q        6          61         F          10         S           D           DN

川孚  调节型    球阀     6为气动    连接方式   密封材料   公称压力   阀体材质    作用方式    阀口径

公司                     9为电动    11为双由令 F为四氟                S塑料      D为单作用

                                                                                 双作用省略
