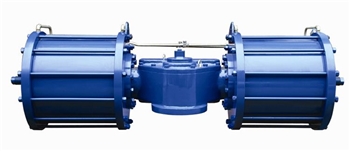

AW气动执行器
概述
AW气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
AW气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
标准参数
基本设计：气动双气缸双活塞拔叉式传动机构；型号AWxx=双作用式；型号AWxxS=单作用式（弹簧复位）。
回转角度：双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度：-20℃～ 90℃。
气源压力：0.2 ～ 0.8Mpa（最大1.0Mpa）。
双作用式输出扭矩
|
型号规格
|
气源压力（Mpa）
|
||||
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
|
|
AW13
|
515
|
620
|
770
|
930
|
1080
|
|
AW17
|
950
|
1270
|
1590
|
1910
|
2230
|
|
AW20
|
2150
|
2870
|
3580
|
4300
|
5020
|
|
AW25
|
3360
|
4480
|
5600
|
6720
|
7850
|
|
Aw28
|
5150
|
6860
|
8580
|
10300
|
12020
|
|
AW35
|
10120
|
13500
|
16870
|
20250
|
23620
|
|
AW40
|
13220
|
17630
|
22040
|
26450
|
30860
|
|
AW50
|
22460
|
29950
|
37440
|
44930
|
52420
|
|
AW60
|
47300
|
63070
|
78840
|
94610
|
110380
|
单作用式输出扭矩
|
型号规格
|
弹簧扭矩
|
气源压力（Mpa）
|
||||||
|
0.4
|
0.5
|
0.6
|
||||||
|
最小
|
最大
|
最小
|
最大
|
最小
|
最大
|
最小
|
最大
|
|
|
AW13S
|
230
|
430
|
185
|
340
|
340
|
545
|
490
|
700
|
|
AW17S
|
330
|
670
|
600
|
930
|
920
|
1290
|
1230
|
1573
|
|
AW20S
|
1190
|
1980
|
880
|
1670
|
1600
|
2390
|
2320
|
3110
|
|
AW25S
|
1600
|
2510
|
1970
|
2880
|
3090
|
4000
|
4210
|
5120
|
|
AW28S
|
2900
|
5610
|
1250
|
3960
|
2970
|
5685
|
4680
|
7400
|
|
AW35S
|
5520
|
10740
|
2760
|
7970
|
6130
|
11340
|
9510
|
14720
|
|
AW40S
|
8770
|
16140
|
1480
|
8860
|
5900
|
13260
|
10300
|
17670
|
|
AW50S
|
13110
|
27490
|
6370
|
20750
|
14840
|
29220
|
23310
|
37700
|
执行器的重量/容量/开或闭的时间
|
双作用式
|
容量L
|
重量KG
|
单作用式
|
容量L
|
重量KG
|
开或闭时间S
|
|
GTD40
|
0.12
|
0.7
|
GTE40
|
0.06
|
--
|
≥0.5
|
|
GTD52
|
0.23
|
1.5
|
GTE52
|
0.12
|
--
|
≥0.5
|
|
GTD65
|
0.46
|
2.0
|
GTE65
|
0.22
|
3.6
|
≥0.5
|
|
GTD80
|
0.80
|
3.0
|
GTE80
|
0.38
|
5.5
|
≥1.0
|
|
GTD90
|
1.10
|
4.5
|
GTE90
|
0.50
|
8.0
|
≥1.0
|
|
GTD100
|
1.60
|
6.0
|
GTE100
|
0.79
|
10.5
|
≥1.0
|
|
GTD115
|
2.33
|
8.0
|
GTE115
|
1.14
|
13.6
|
≥2.0
|
|
GTD125
|
3.03
|
9.5
|
GTE125
|
1.46
|
16.2
|
≥2.0
|
|
GTD145
|
5.40
|
14.0
|
GTE145
|
2.34
|
23.1
|
≥2.5
|
|
GTD160
|
6.10
|
18.0
|
GTE160
|
3.00
|
30.0
|
≥4.0
|
|
GTD190
|
11.0
|
26.0
|
GTE190
|
4.80
|
41.6
|
≥5.0
|
|
GTD210
|
15.4
|
33.0
|
GTE210
|
7.10
|
52.8
|
≥7.0
|
|
GTD255
|
31.1
|
72.0
|
GTE255
|
14.1
|
112.0
|
≥10.0
|
|
GTD300
|
45.9
|
102.0
|
GTE300
|
21.3
|
153.0
|
≥10.0
|
|
GTD350
|
68.5
|
153.0
|
GTE350
|
32.7
|
222.0
|
≥10.0
|
