概述

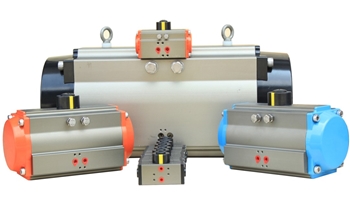

CF型系列气动执行器是将压缩空气为动力，通过活塞齿条、齿轮的机械传动，以角行程输出扭距的气动执行器，产品外型小、重量轻、使用寿命长性能高。是目前一种新型的气动执行器产品。分为双作用和单作用（弹簧复位）。适用于角行程控制阀（球阀、蝶阀类）的开关和调节。也可用于其它需要回转的场合。

CF型系列气动执行器 特点及参数

1、齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。
2、挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
3、一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器（倍加福、图尔克）。
7、气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。
9、所有的紧固件均采用不锈钢材料，长期抗腐蚀。
10、连接部分符合全新国际标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用性。

CF型系列气动执行器 产品结构

型号	最大 气源压力	旋转角度	操作温度（℃）	行程调节 每1°圈数	气缸直径 Φ（mm）	气缸容量（L） 开向    关向	开关时间（秒）（A） 开向    关向	重量（ kg）（B） 每台    每根弹簧
CF050D/S	干燥或润滑的洁净压缩空气 8 bar	90°± 4° 或全行程 0°-90°	ST（标准） 丁晴橡胶O型圈-20—+80 HT（高温） 氟橡胶O型圈 -15—+150 LT（低温） 硅橡胶O型圈-40—+80	1/6	50	0.1     0.2	D 0.2     D 0.3	D 1.1	-----
							S 0.3     S 0.3	S 1.2	0.01
CF063D/S				1/6	63	0.2     0.3	D 0.3     D 0.3	D 1.6	-----
							S 0.3     S 0.4	S 1.8	0.02
CF075D/S				1/5	75	0.3     0.5	D 0.3     D 0.4	D 2.8	-----
							S 0.4     S 0.5	S 3.2	0.03
CF088D/S				1/5	88	0.5     0.8	D 0.4     D 0.5	D 4.0	-----
							S 0.5     S 0.6	S 4.7	0.06
CF100D/S				1/5	100	0.7     1.1	D 0.5     D 0.6	D 5.9	-----
							S 0.7     S 0.9	S 6.7	0.07
CF115D/S				1/5	115	1.2     1.8	D 0.7     D 0.8	D 8.5	-----
							S 0.9     S 1.1	S 10.0	0.13
CF125D/S				1/4	125	1.5     2.3	D 0.9     D 1.1	D 10.7	-----
							S 1.2     S 1.4	S 12.5	0.16
CF145D/S				1/4	145	2.4     3.8	D 1.2     D 1.4	D 15.5	-----
							S 1.5     S 1.8	S 18.3	0.25
CF160D/S				1/4	160	3.1     4.9	D 1.5     D 1.7	D 19.5	-----
							S 1.8     S 2.1	S 23.3	0.36
CF180D/S				1/4	180	4.3     6.9	D 2.0     D 2.2	D 26.7	-----
							S 2.4     S 2.8	S 32.8	0.50
CF200D/S				1/4	200	5.9     9.5	D 2.7     D 3.2	D 35.6	-----
							S 3.5     S 4.0	S 43.6	0.62
CF240D/S				1/4	240	10.0    15.2	D 3.5     D 4.0	D 58.2	-----
							S 4.1     S 4.6	S 71.0	1.12
CF265D/S				1/4	265	14.5    21.4	D 4.0     D 4.5	D 78.8	-----
							S 4.5     S 5.0	S 96.5	1.56
CF330D/S				1/4	330	25.0    40.0	D 6.0     D 7.0	D 130.0	-----
							S 7.5     S 8.5	S 163.0	2.95
