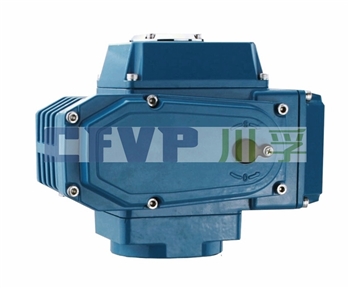

电动执行器
概述
电动执行机构，用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭距达4000N·m。
电动执行机构 选型表
|
型号
|
输出扭矩
|
90°动作时间
|
输出轴
|
电机
|
额定电流（A）50HZ
|
手轮转数
|
重量
|
|
N·M
|
s
|
mm
|
W
|
220V
|
N
|
KG
|
|
|
CF-05
|
50
|
30
|
14x14/φ20
|
10
|
0.25
|
10
|
3.6
|
|
CF-08
|
80
|
30
|
14x14/φ20
|
10
|
0.25
|
10
|
3.6
|
|
CF-10
|
100
|
30
|
17x17/φ25
|
15
|
0.35
|
7.5
|
4.6
|
|
CF-15
|
150
|
30
|
17x17/φ25
|
15
|
0.37
|
7.5
|
4.6
|
|
CF-20
|
200
|
30
|
27x27/φ42
|
45
|
0.3
|
48
|
13
|
|
CF-30
|
300
|
30
|
27x27/φ42
|
45
|
0.31
|
48
|
13.4
|
|
CF-40
|
400
|
30
|
27x27/φ42
|
60
|
0.33
|
48
|
13.8
|
|
CF-60
|
600
|
30
|
27x27/φ42
|
90
|
0.33
|
48
|
14
|
|
CF-80
|
800
|
45
|
27x27/φ42
|
180
|
0.47
|
48
|
14.3
|
|
CF-100
|
1000
|
135
|
maxφ65
|
180
|
0.47
|
130
|
60
|
|
CF-160
|
1600
|
135
|
maxφ65
|
180
|
0.85
|
130
|
60
|
|
CF-200
|
2000
|
135
|
maxφ65
|
180
|
0.85
|
130
|
60
|
|
CF-300
|
3000
|
135
|
maxφ65
|
180
|
0.85
|
130
|
60
|
电动执行机构 性能特点
| 壳体 | 壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择 |
| 电机 | 全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机 |
| 指示器 | 指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便 |
| 干燥器 | 用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥 |
| 密封 | 密封性好，标准产品防护等级是IP67，并可选IP68防护等级 |
| 自锁 | 精密的蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低（最大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油 |
| 安装 | 底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装 |
| 线路 | 控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求 |
| 手动结构 | 手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将板手置于板手夹内，方便使用 |
| 限位开关 | 机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响 |
| 防脱螺栓 | 拆除外壳时，螺栓附在壳体上，不会脱落 |
电动执行机构 零部件参数
| 外 壳 | 防水级别 IP67,NEMA4 and 6 |
| 电机电源 | 110/220V AC 单相,380/440V AC 3相, 50/60Hz, ±10% |
| 控制电源 | 110/220V AC 单相，50/60 Hz, ±10% |
| 电 机 | 鼠笼式异步电动机 |
| 限位开关 | 2 X 开/关， SPDT,250V AC 10A |
| 辅助限位开关 | 2 X 开/关， SPDT,250V AC 10A |
| 行 程 | 90°~270 ±10°（0°～270°） |
| 失效保护/操作温度 | 内置热保护，开120℃ ±5℃ /关 97℃ ±15℃ |
| 指 示 器 | 连续的位置指示 |
| 手动操作 | 机械手柄 |
| 自锁装置 | 蜗轮，蜗杆机构提供自锁 |
| 机械限位 | 2个外部调整螺栓 |
| 干 燥 器 | 7-10W (110/220V AC)防冷凝 |
| 接 线 孔 | 2个M18 |
| 环境温度 | -20℃-- +70℃ |
| 润 滑 | 铝基润滑脂（EP 型） |
