电动对夹蝶阀

电动对夹蝶阀

  • 所属分类:电动蝶阀
  • 产品详情

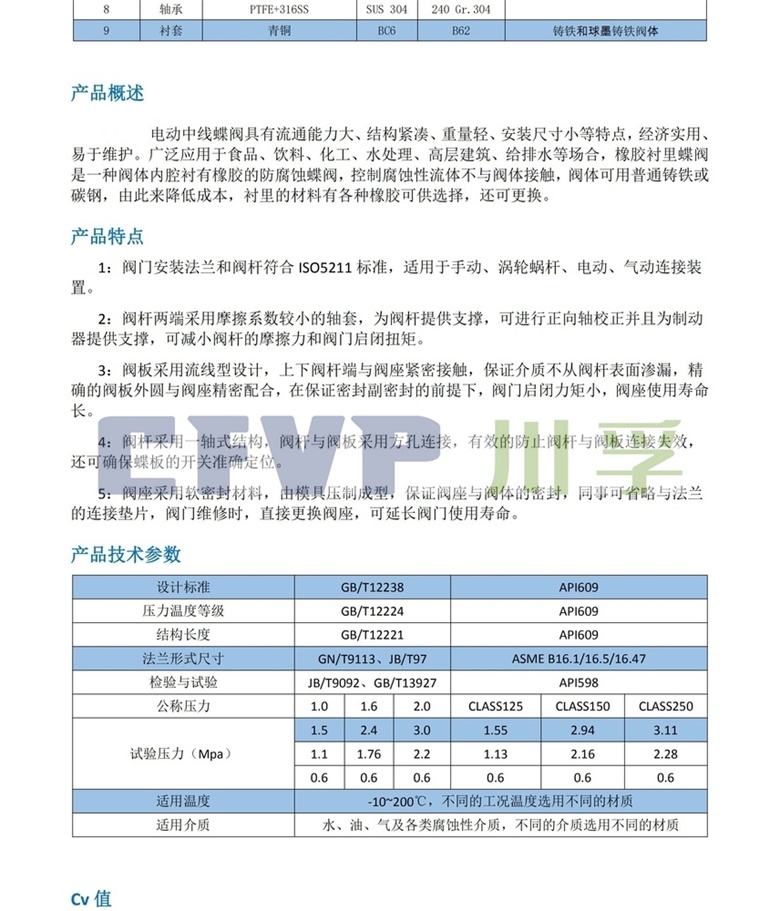

概述

D971对夹式系列电动蝶阀,由精小型电动角行程执行器,配以中线式对夹蝶阀,可以广泛应用于石油、化工、水处理、造纸、电站、供热,轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制。

◆电动蝶阀有开关型、调节型可供选用。

◆电动蝶阀有法兰式、对夹式等安装方式可供选择。

◆电动蝶阀可提供防水型。

执行器性能参数

执行器

型号

扭矩

动作时间90°

输出轴

电机

单相额定电流(A50HZ

手轮转数

重量

N·M

S

mm

W

220V

N

Kg

CF -05

50

30

φ20

10

0.3

10

3.6

CF -08

80

30

φ22

10

0.3

11

3.6

CF -10

100

30

φ22

15

0.35

11

4.6

CF -15

150

30

φ35

15

0.37

13.5

4.6

CF -20

200

30

φ35

45

0.45

13.5

13

CF -30

300

30

φ35

45

0.6

13.5

13.4

CF -40

400

30

φ45

60

0.7

16.5

13.8

CF -60

600

30

φ45

90

0.7

16.5

14

CF -80

800

45

φ65

180

0.85

49.5

14.3

CF-100

1000

135

φ65

180

0.85

49.5

60

CF-160

1600

135

φ53

180

0.85

40.5

60

CF-200

2000

135

φ53

180

0.85

40.5

60

CF-300

3000

135

φ53

180

0.85

40.5

60

执行器标准技术参数



铝合金外壳,防水级别:IP67

电机电源

110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%

控制电源

110/220V AC 1PH50/60 Hz, ±10%



鼠笼式异步电动机

限位开关

2 X On/OffSPDT,250V AC10A

辅助限位开关

2 X On/Off SPDT,250V AC10A



090°

0°~270°

失效保护/操作温度

内置过热保护,开On 120℃ ±5 /Off 97 ±15

指示器

连续的位置指示

手动操作

机械手柄

自锁装置

蜗轮,蜗杆机构提供自锁

机械限位

2个外部调整螺栓

干 燥 器

7-10W (110/220V AC)防冷凝

接线孔

2M18

环境温度

-20+70



铝基润滑脂(EP型)



,铝合金,铝青铜,聚碳酸脂

环境湿度

最大Max 90 RH

非凝结

抗震性能

X Y Z10g,0.234 Hz,30minutes

外涂层

干粉,环氧聚酯

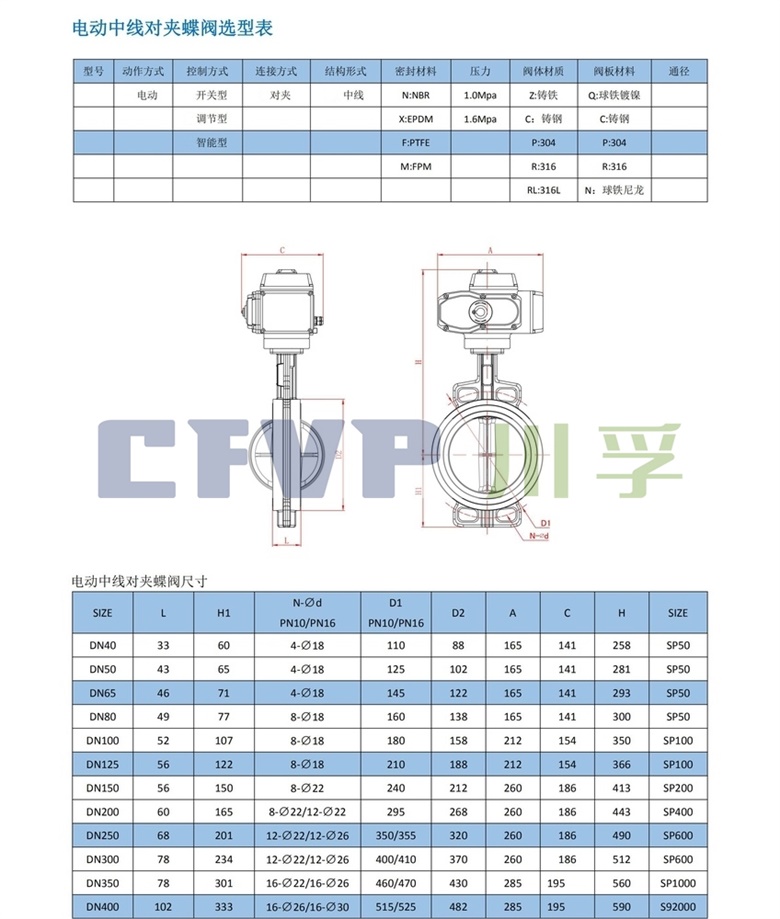

参考外形尺寸



D971X   PN10、16                                                     单位:mm

通径

L1

L2

B

B

L

H1

H2

D1

Z-фd

备注

50

162

40

145

83.5

43

70

297

125

4-18

CF05

65

162

40

145

83.5

46

76

310

145

4-18

CF08

80

190

40

163

75

46

89

331

160

8-18

CF10

100

190

40

163

75

52

104

348

180

8-18

CF15

125

268

40

211

92.5

56

120

428

210

8-18

CF20

150

268

40

211

92.5

56

132

447

240

8-22

CF30

200

268

40

211

92.5

60

167

481

295

12-22

CF40

250

268

40

211

92.5

68

202

520

350/355

12-26

CF60

300

268

40

211

92.5

78

239

548

400/410

12-26

CF80

350

268

40

211

92.5

78

265

583

460/470

16-26

CF100

400

268

40

211

92.5

102

297

615

515/525

16-30

CF160

450

268

40

250

119

114

331

819

565/585

20-30

CF200

500

268

40

250

119

127

361

847

620/650

20-33

CF200

600

268

40

250

119

154

562

866

725/770

20-36

CF200

型号编制

CF      H       T             D        9           71           X         10        DN

川孚   防爆型   T为调节型     蝶阀     电动        71为对夹式   橡胶密封  公称压力  阀口径

公司            开关型省略


◆注:L2为调节型模块盒高度,开关型无此尺寸

◆如需其它参数,请与川孚公司联系.
