防爆型电动法兰蝶阀

防爆型电动法兰蝶阀

  • 所属分类:电动蝶阀
  • 产品详情

概述:

HD943F、(H)防爆电动蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

◆ 电动执行器防爆等级:ExdII BT6。

◆ 电动执行器有开关型和调节型可供选用。

◆ 系列蝶阀有法兰式、对夹式、焊接式、硬密封、软密封、衬氟等阀体可供选用。


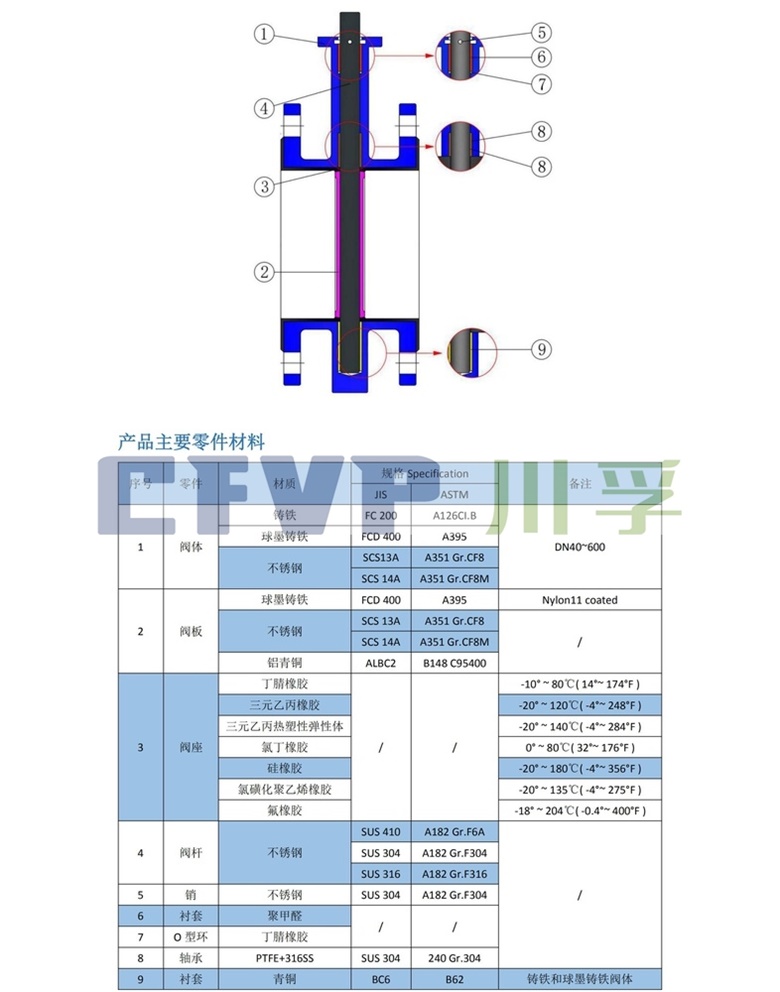

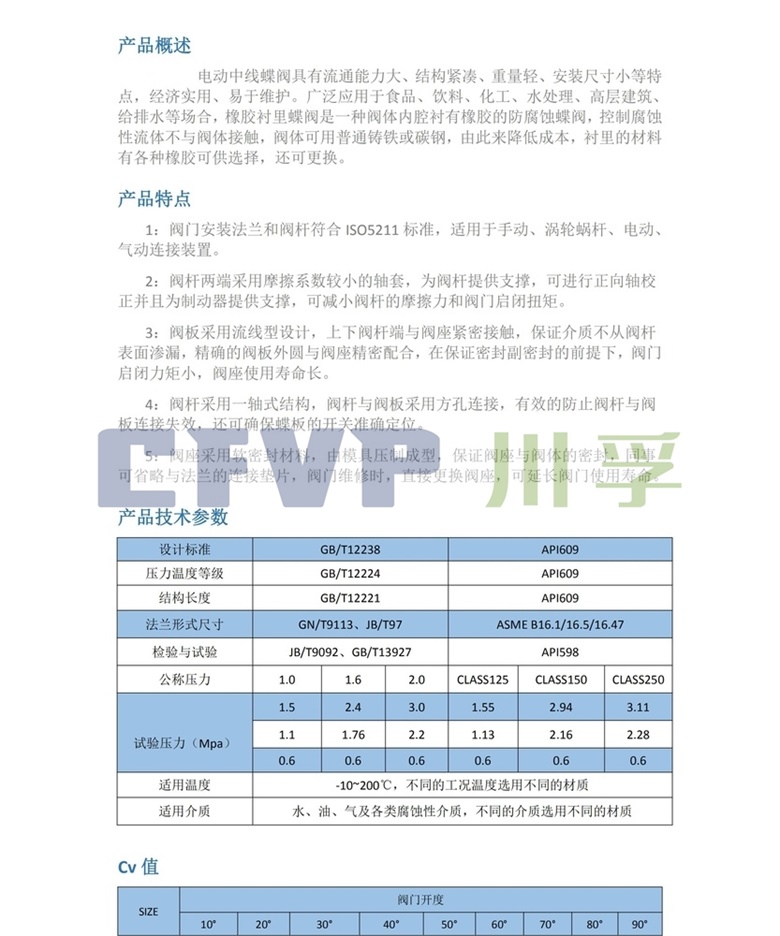

技术参数和性能:

电动执行机构技术参数

阀体参数



AC110220380V/DC24220V

公称通径

DN50~400mm

输出力矩

80N·M~3000N·M

公称压力

PN1.6-4.0MPa

任选功能

开关型、调节型

阀轴材质

碳钢、304/316/316L不锈钢

动作范围

0~90°±5°

阀体材质

碳钢、不锈钢



全封闭鼠笼式感应电机

阀板材质

304/316/316L不锈钢 、尼龙

环境温度

-20~70

阀座密封

EPDMNBR、耐磨橡胶

手动操作

机械离合机构

结构形式

三维偏心

自锁装置

蜗轮、蜗杆机构提供自锁

温度

PTFE≤130、合金≤425

防护等级

Ex d BT6 IP67

适用介质

水、空气、天然气

输入信号

0-101-5VDC/4-20mA(智能型)

特点

 用途广、整体造价低、流量大、流阻小


参考外形尺寸

HD943F(H)-1.6MPa                                          单位:mm

压力

通径

PN1.6MPa

额定功率

L

D

D1

H

H1

L1

Z-d

40

106

150

110

107

482

161

4-18

20W

50

108

165

125

112

482

161

4-18

20W

65

112

185

145

115

491

161

4-18

20W

80

114

200

160

120

526

161

8-18

20W

100

127

220

180

138

550

240

8-18

20W

125

140

250

210

164

624

240

8-18

40W

150

140

285

240

175

656

240

8-22

40W

200

152

340

295

200

774

240

12-22

40W

250

165

405

355

243

888

240

12-26

90W

300

178

460

410

250

953

240

12-26

90W

350

190

520

470

280

1014

240

16-26

120W

400

216

580

525

305

1078

240

16-30

120W

450

222

640

585

350



240

20-30

180W

500

229

715

650

380



240

20-33

180W

600

267

840

770

445



240

20-36

 180W

注:外形尺寸仅作参考,压力不同,相关尺寸随之变化。智能调节型需另加模块,相关尺寸请与川孚公司联系。

型号编制

CF        T         H        D        9          43           H         16          C             DN

川孚      调节型    防爆型   蝶 阀    电 动       三偏心法兰  硬密封    公称压力    C为铸钢体     阀口径

公司      开关型省略                  电装                                          P为不锈钢体
