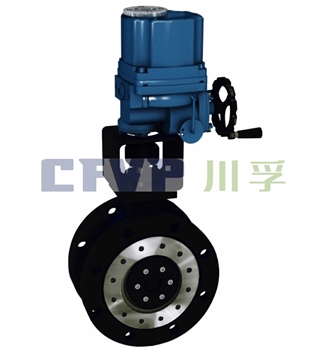

防爆型电动对夹蝶阀

防爆型电动对夹蝶阀

  • 所属分类:电动蝶阀
  • 产品详情

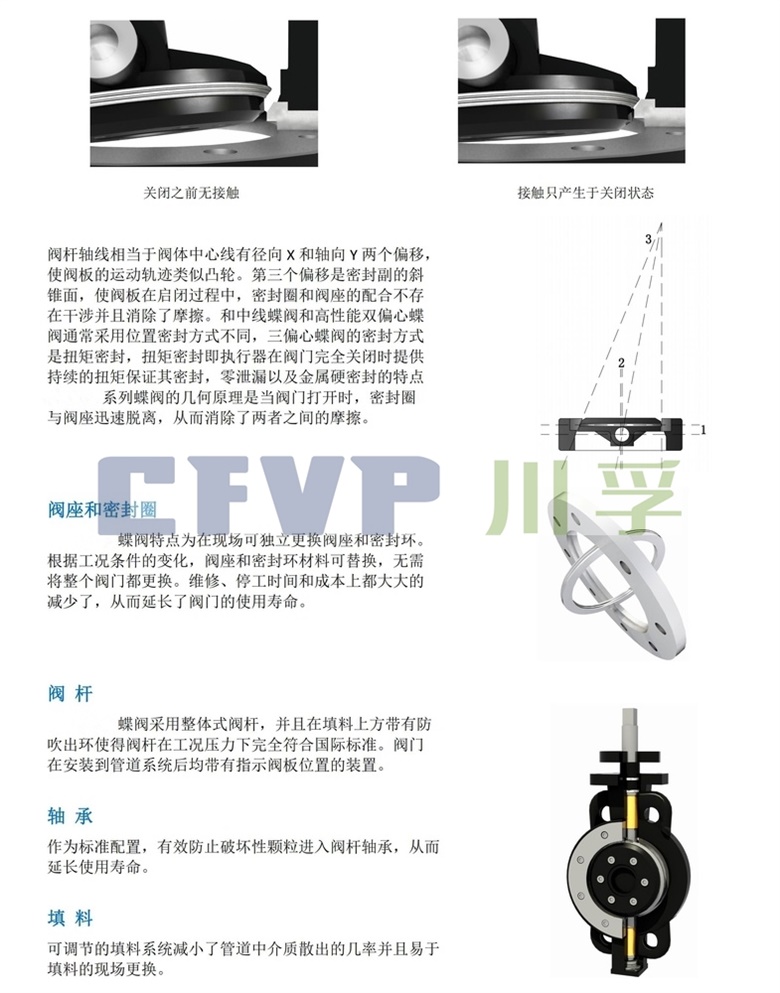

概述:

HD971X防爆电动蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是水、不含颗粒、纤维性质的流体场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

◆ 电动执行器防爆等级:Ex dII BT6

◆ 电动执行器有开关型和调节型可供选用。

◆ 蝶阀有法兰式、对夹式、焊接式、硬密封、软密封、衬氟等阀体可供选用。

◆ D71系列蝶阀有有销蝶阀和无销蝶阀可供选择。

技术参数和性能:

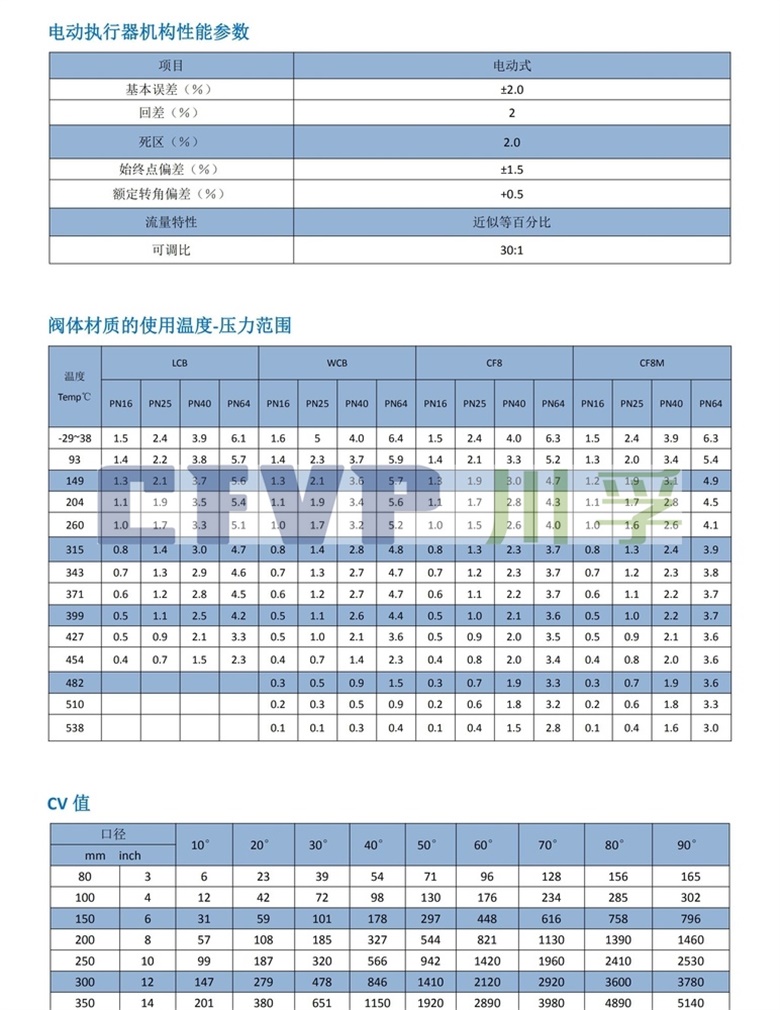

电动执行机构技术参数



电源

AC110220380V/DC24220V

公称通径

DN50~600mm

输出力矩

80N·M~3000N·M

公称压力

PN1.01.6MPa

任选功能

开关型、调节型

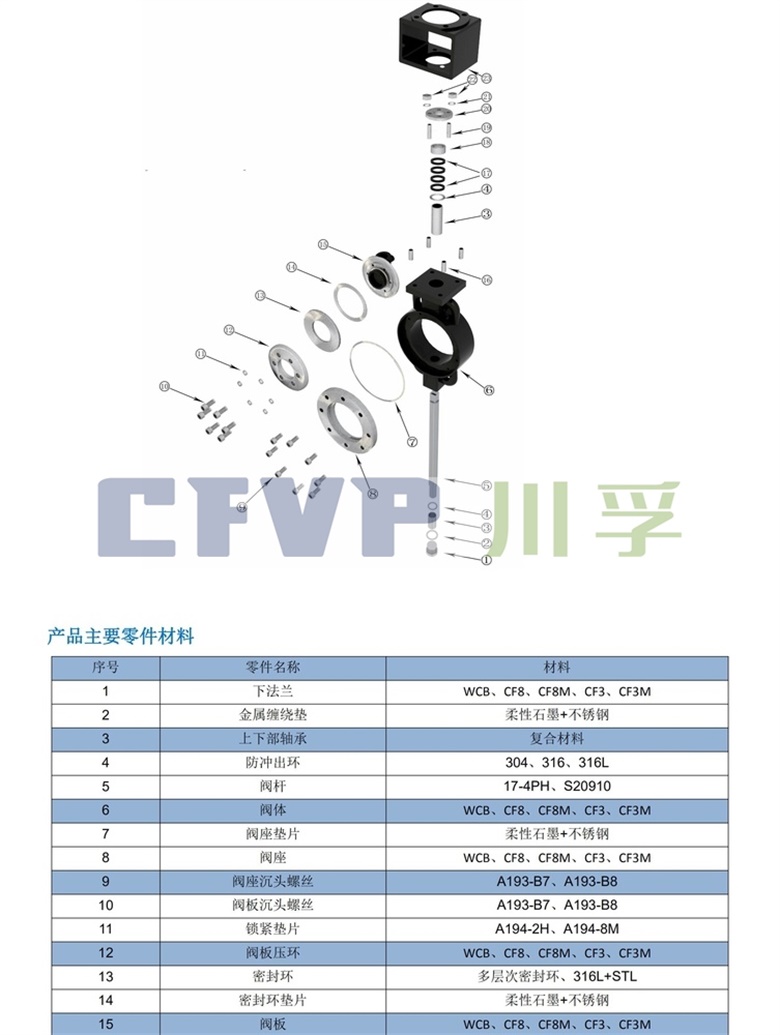

阀轴材质

碳钢、304/316/316L不锈钢

动作范围

0~90°±5°

阀体材质

球墨铸铁、 碳钢、不锈钢



全封闭鼠笼式感应电机

阀板材质

球墨铸铁、304/316/316L不锈钢 、尼龙

环境温度

-20℃~70℃

阀座密封

EPDMNBR、耐磨橡胶

手动操作

机械离合机构

结构形式

中线型 、无销型

自锁装置

蜗轮、蜗杆机构提供自锁

温度

EPDM≤80℃NBR≤68℃

防护等级

Ex d Ⅱ BT6 IP67

适用介质

水、空气、天然气

输入信号

0-101-5VDC/4-20mA(智能型)

特点

用途广、整体造价低、流量大、流阻小



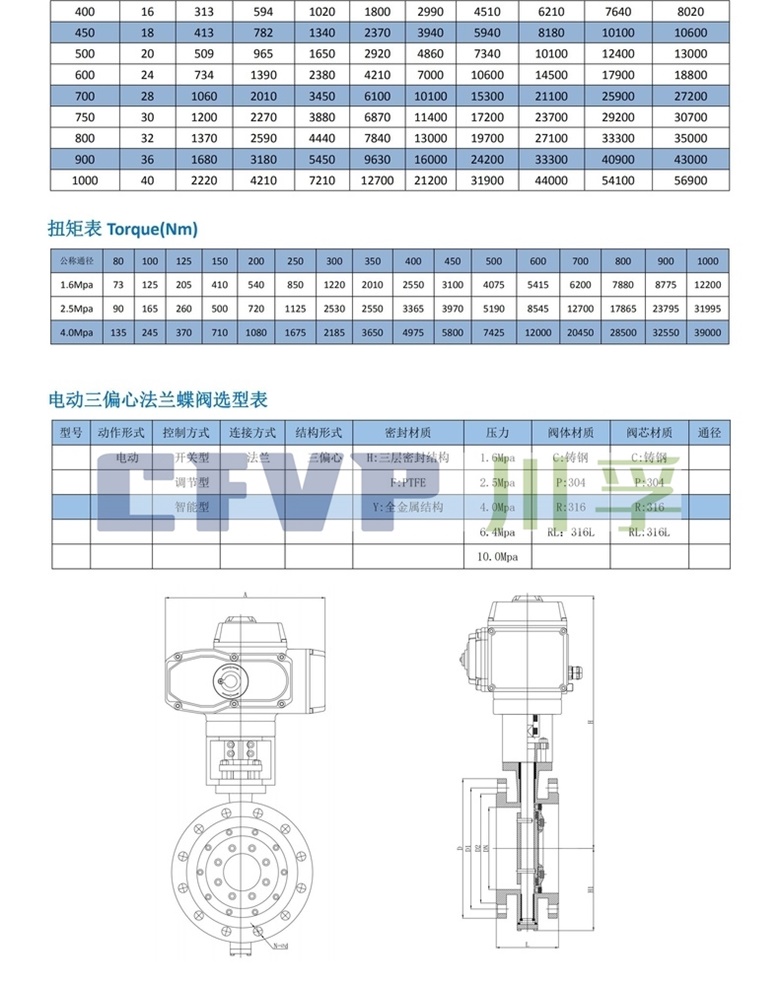

参考外形尺寸



HD971X-1.0、1.6 MPa                                           单位:mm

压力

通径

A

B

C

D

E

额定功率

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

40

170

360

57

258

32

20W

50

170

360

62

258

43

20W

65

170

372

70

258

46

20W

80

170

379

89

258

46/49

20W

100

170

398

106

258

52/56

20W

125

229

450

120

338

56/64

40W

150

229

463

132

338

56/70

40W

200

259

528

164

338

60/76

40W

250

259

558

200

368

68/76

90W

300

259

596

238

368

78/83

90W

350

297

683

280

410

78/92

120W

400

297

715

302

410

102

120W

450

319

970

335

410

114

180W

500

319

1028

360

410

127

180W

600

319

1110

459

410

154

 180W

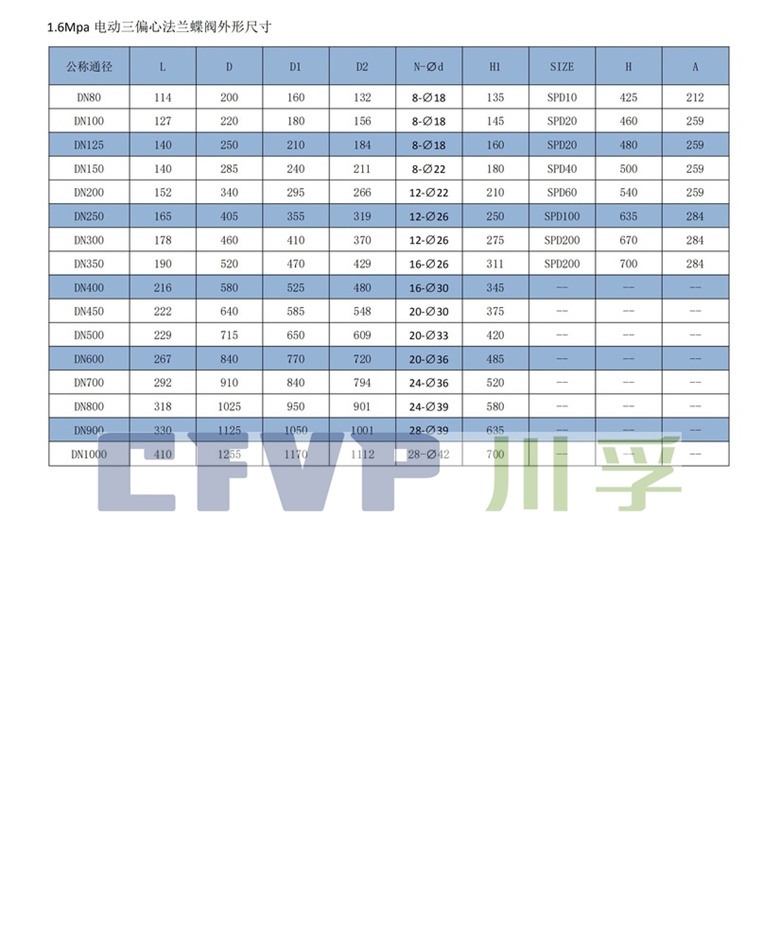

注:选用法兰式或其它阀体,相关尺寸随之变化。

型号编制

CF     H         T              D       9          71          X                    10               C                  DN

川孚  防爆型   调节型      蝶阀   电动      对夹式     X为橡胶密封    公称压力       C为铸钢体      阀口径

公司              开关型省略                                   F为四氟密封    10为1.0MPa   P为不锈钢体

                    铸铁省略

选型说明

执行器有隔爆型,普通型,开关型、调节型等多种机型可选。

执行器可与法兰式蝶阀体、对夹式蝶阀体等多种阀体相组合
