电动衬氟蝶阀

电动衬氟蝶阀

  • 所属分类:电动蝶阀
  • 产品详情

概述

HD971F46 电动衬氟碟阀,由隔爆型电子式电动执行机构和对夹式蝶阀阀体组成(另有配不防爆电动执行器衬氟蝶阀)。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙烯,故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。

◆ 电动执行器隔爆等级:Ex d II BT6

◆ 电动执行器有开关型和调节型可供选用。

◆ 系列衬氟蝶阀不能输导的介质:氧气、氢气、天然气、煤气等可燃、助燃气体。

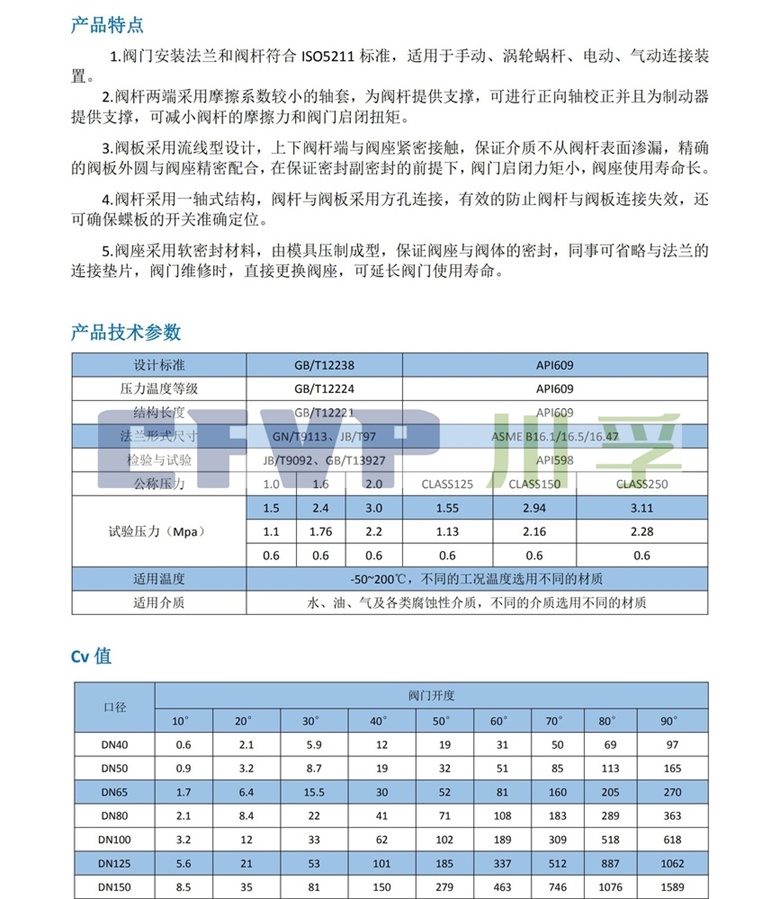

技术参数和性能



对夹式、法兰式

公称通径

506580100125150200250300350400450500600mm

公称压力

PN1.01.6MPa

连接型式

对夹式(无法兰式)



ZG230-450F46

上 阀 盖

与阀体一起铸造

工作温度

-40~+180

压盖型式

螺栓压紧式



聚四氟乙烯填料

执行机构



可选用我公司FXFN精小型或FH隔爆型电子式角行程电动执行机构

输入信号

4-20mA1-5V

电源电压

220V/50HzDC24V

环境温度

-25~+70℃

额定流量系数Cv

公称通径DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

CV

85

100

225

340

500

770

1360

2130

3060

4160

5150

6900

8500

 12200

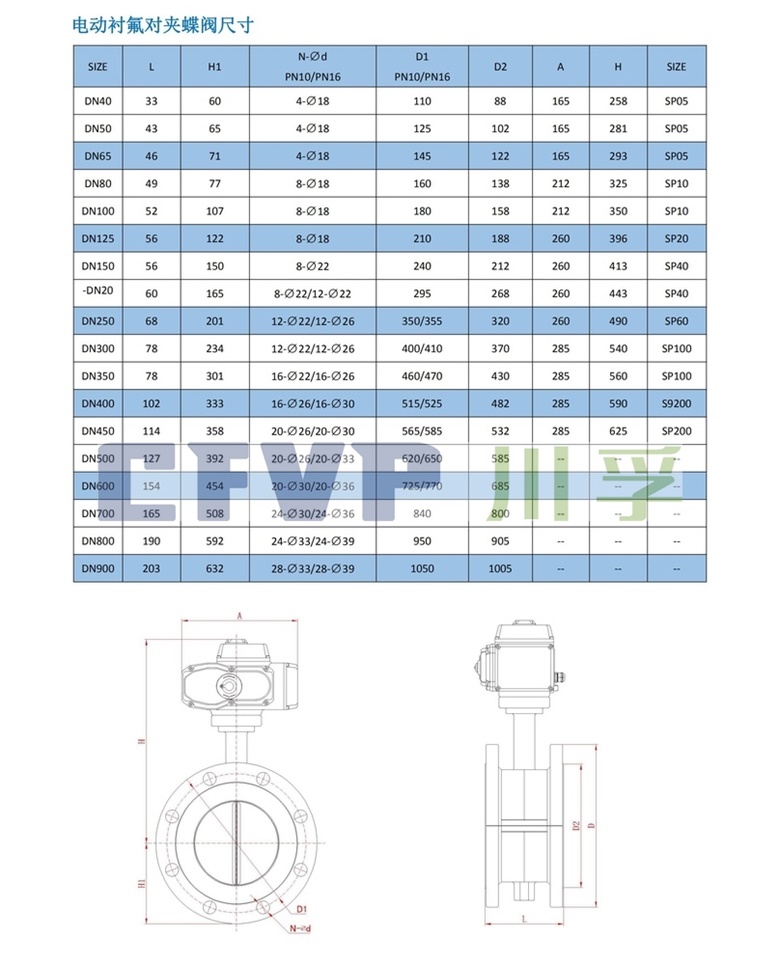

外形尺寸


HD971防爆电衬氟蝶阀                                        单位:mm

压力

通径

A

B

C

D

E

额定功率

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

40

170

360

57

258

32

20W

50

170

360

62

258

43

20W

65

170

372

70

258

46

20W

80

170

379

89

258

46/49

20W

100

170

398

106

258

52/56

20W

125

229

450

120

338

56/64

40W

150

229

463

132

338

56/70

40W

200

259

528

164

338

60/76

40W

250

259

558

200

368

68/76

90W

300

259

596

238

368

78/83

90W

350

297

683

280

410

78/92

120W

400

297

715

302

410

102

120W

450

319

970

335

410

114

180W

500

319

1028

360

410

127

180W

600

319

1110

459

410

154

 180W


电动衬氟蝶阀(不防爆)   外形尺寸



D971X电动衬氟蝶阀                                               单位:mm

通径

1

L2

B

B

L

H1

H2

D1

Z-фd

备注

50

162

40

145

83.5

43

70

297

125

4-18

CF05

65

162

40

145

83.5

46

76

310

145

4-18

CF08

80

190

40

163

75

46

89

331

160

8-18

CF10

100

190

40

163

75

52

104

348

180

8-18

CF15

125

268

40

211

92.5

56

120

428

210

8-18

CF20

150

268

40

211

92.5

56

132

447

240

8-22

CF30

200

268

40

211

92.5

60

167

481

295

12-22

CF40

250

268

40

211

92.5

68

202

520

350/355

12-26

CF60

300

268

40

211

92.5

78

239

548

400/410

12-26

CF80

350

268

40

211

92.5

78

265

583

460/470

16-26

CF100

400

268

40

211

92.5

102

297

615

515/525

16-30

CF160

450

268

40

250

119

114

331

819

565/585

20-30

CF200

500

268

40

250

119

127

361

847

620/650

20-33

CF200

600

268

40

250

119

154

562

866

725/770

20-36

CF200

型号编制

CF      T             H            D     9       71           F46       16         C          DN

川孚    调节型        防爆        蝶阀   电动    71为对夹式   内衬F46   公称压力   阀体材质   阀口径

公司   开关型省略     不防爆省略                 41为法兰式                        C为铸钢
